Las electroválvulas sostienen el funcionamiento de los sistemas automatizados industriales, ya que dirigen el flujo de aire, agua u otros fluidos para que los actuadores neumáticos y los equipos operen sin interrupciones.
A pesar de su tamaño compacto, su función es crítica: cuando una de ellas falla, el problema se convierte rápidamente en un efecto dominó que causa pérdida de presión, ciclos incompletos, movimientos irregulares y paros imprevistos.
La clave para la continuidad operativa no está solo en la selección inicial, sino en un plan de mantenimiento preventivo de electroválvulas. Este programa es esencial para reducir el consumo de aire comprimido, detectar el desgaste a tiempo y evitar fallas que afectan la continuidad operativa.
Este artículo desarrolla las mejores prácticas para mantener las electroválvulas en condiciones óptimas, describe las fallas más frecuentes y explica cómo detectarlas antes de que comprometan la eficiencia y la seguridad de tu producción.

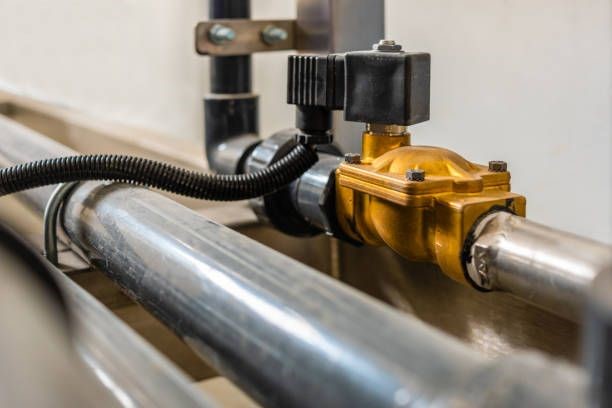

Una electroválvula es un dispositivo que regula el paso de aire o fluido mediante un solenoide que activa un elemento de cierre interno. En esencia, actúa como interfaz entre la señal eléctrica proveniente del sistema de control y el movimiento del fluido. La orden eléctrica excita la bobina, y el núcleo abre o cierra el paso del neumático o hidráulico que acciona un elemento final (cilindro, pistón o actuador).
Su papel es ser el punto de control que habilita o bloquea la señal que produce el movimiento. Si esa cadena se rompe por desgaste o suciedad, el actuador responde de forma errática. Por ello, el mantenimiento de electroválvulas neumáticas forma parte del mantenimiento de sistemas industriales automatizados al mismo nivel que otros componentes críticos, ya que estabiliza el comportamiento de los actuadores y reduce el desgaste en el sistema completo.
Las electroválvulas trabajan de forma continua dentro de sistemas neumáticos, hidráulicos y de gas que operan bajo presión, vibración y ciclos repetitivos. En estas condiciones, las fallas rara vez ocurren por defecto de fabricación; en la mayoría de los casos están relacionadas con factores del entorno, la instalación o la falta de mantenimiento preventivo.
Comprender las causas más frecuentes permite anticipar fallas, reducir tiempos de parada y prolongar la vida útil del sistema automatizado.
En sistemas neumáticos, el aire comprimido puede transportar partículas sólidas, humedad y residuos de aceite provenientes del compresor. Estos contaminantes se depositan en el interior de la válvula, especialmente en el asiento, la membrana y los orificios de paso.
Con el tiempo, esta acumulación provoca cierres incompletos, fugas internas o bloqueos del núcleo móvil. La ausencia de filtración adecuada es una de las principales causas de fallas prematuras en electroválvulas neumáticas.
La presencia de agua en el sistema genera oxidación, incrustaciones minerales y deterioro de los sellos. Este problema es especialmente crítico en instalaciones con vapor, agua de proceso o ambientes húmedos.
La corrosión afecta tanto los componentes metálicos como los elementos de sellado, provocando pérdidas de estanqueidad, agarrotamiento del núcleo y fallas eléctricas en la bobina.
Las bobinas están diseñadas para operar dentro de un rango de tensión específico. Cuando reciben un voltaje inferior al nominal, la válvula puede no accionarse correctamente. En cambio, una sobretensión genera sobrecalentamiento y reduce drásticamente la vida útil del solenoide.
Problemas de cableado, conexiones deficientes o fuentes de alimentación inestables suelen estar detrás de este tipo de fallas
El mantenimiento preventivo de una electroválvula se basa en cuatro actividades: inspección, limpieza, verificación funcional y reemplazo de componentes desgastados.
La frecuencia de mantenimiento debe ajustarse en función de varios factores determinantes, incluyendo el número de ciclos por minuto, la calidad del aire comprimido, la exposición a partículas, la humedad, la corrosión y el tipo de operación (intermitente o continua).
Como regla general, la verificación debe realizarse cada tres meses en líneas automatizadas de uso intensivo, y puede extenderse hasta seis meses en sistemas que utilizan aire comprimido filtrado y seco.
El procedimiento técnico debe seguir rigurosamente los siguientes pasos:
Esta fase es crítica para tu seguridad y para identificar problemas externos antes de cualquier desmontaje:
Paso 1: Preparación y Aislamiento del Sistema
Paso 2: Inspección Visual y Externa
Paso 3: Limpieza Externa
La limpieza interna es el corazón del mantenimiento preventivo de electroválvulas, ya que la suciedad es la causa principal de atasco.
| Componente clave | Acción que debes realizar | Falla común que detectas |
|---|---|---|
| Núcleo Móvil y Cavidades | Retira la bobina y abre la válvula. Extrae el núcleo y el resorte, limpia cavidades y orificios de paso con aire seco o solvente compatible. | Atascamiento: busca partículas metálicas, restos de óxido, aceite, agua o suciedad que causan que el núcleo se quede "pegado" y el vástago no se active. |
| Juntas y asientos | Inspecciona los sellos internos en busca de grietas, endurecimiento, deformación, marcas de golpes o desgaste irregular por fricción. | Pérdida de estanqueidad: un sello dañado provoca fugas internas. Sustituye las piezas con un kit de reparación original o compatible. |
| Bobina (Prueba Eléctrica) | Mide la resistencia eléctrica con un multímetro y compara el valor con el de fábrica. Revisa la integridad del aislamiento del cableado. Verifica que la bobina no muestre hinchazón ni sobrecalentamiento. | Conmutación irregular: una resistencia fuera de rango indica que la bobina carece de la fuerza suficiente para mover el vástago de forma correcta. |
Una vez que haya limpiado y sustituido las partes necesarias, vuelve a montar la válvula siguiendo el orden original de las piezas. Tras conectar la alimentación de aire a baja presión, acciona la electroválvula de forma manual (si aplica) y luego desde el sistema de control. Si el diagnóstico es positivo, la válvula debe responder con rapidez, sin ruidos extraños ni fugas. Si el retorno del núcleo es lento o irregular, es señal de que la limpieza no fue completa o que un recurso necesita reemplazo.
En campo, la mayoría de los problemas que ves en las electroválvulas son recurrentes. Conocer estas fallas te permite diagnosticar más rápido y definir de forma precisa su mantenimiento.
Cuando las electroválvulas no reciben mantenimiento preventivo, comienzan a presentar fallas típicas que afectan la eficiencia del sistema neumático o hidráulico.
En general, las averías principales se agrupan en tres categorías, contaminación del aire, desgaste mecánico o problemas eléctricos.
La siguiente tabla resume los problemas más frecuentes, sus causas y los síntomas que permiten detectarlos a tiempo.
| Fallas comunes | Causas probables | Síntomas |
|---|---|---|
| Bobina quemada o fuera de rango | Tensión incorrecta.Ciclos de activación excesivos sin reposo.Presencia de humedad en la caja de conexiones.Calor ambiental extremo.Conexiones flojas. | La válvula no acciona a pesar de recibir la orden.Los fusibles o salidas del PLC se disparan.Olor a quemado o decoloración de la bobina. |
| Núcleo móvil trabado | Aire comprimido con partículas sólidas o óxido.Aceite en exceso o mezclas de productos incompatibles.Corrosión interna por presencia de agua. | La válvula acciona de forma irregular.A veces abre y otras no, sin cambios en el control eléctrico.El tiempo de respuesta aumenta sin razón aparente. |
| Fugas internas por desgaste de juntas | Ciclos prolongados bajo alta presión.Uso de lubricantes agresivos.Temperaturas fuera de rango. | Caída de presión en la línea.Actuadores que no alcanzan el final de carrera.Compresores que trabajan más tiempo para sostener la presión. |
| Problemas eléctricos en conexiones | Bornes flojos.Conectores con agua o aceite.Cables dañados por tirones o vibraciones. | Accionamientos intermitentes sin patrón claro.Alarmas eléctricas en módulos de salida.Variación en la tensión de medida en la bobina. |
| Obstrucciones en orificios y pasos de aire | Falta de filtrado en el sistema de aire comprimido.Contaminación cruzada con sólidos o líquidos. | La válvula acciona, pero el actuador se mueve lento.La presión en la salida nunca llega al valor esperado. |
Detectar estos síntomas de forma temprana permite intervenir antes de que la falla provoque paradas de producción, consumo energético innecesario o daños en otros componentes del sistema.
Operar con una electroválvula contaminada o deteriorada genera consecuencias inmediatas y en cadena que van más allá del propio componente.
En primer lugar, se observa una pérdida de precisión, manifestada en ciclos incompletos o fallidos, movimientos erráticos y una notoria pérdida de sincronización entre las etapas del proceso. Esto puede llevar a golpes en cilindros o a paradas de línea por falta de respuesta en una estación.
El segundo impacto es económico, las fugas internas causadas por el desgaste de los sellos obligan al compresor a trabajar continuamente para sostener la presión, lo que resulta en un aumento significativo del consumo de aire comprimido y, por ende, del consumo eléctrico.
A largo plazo, el movimiento irregular de los actuadores acelera el desgaste de cilindros y demás componentes, elevando los costos operativos generales.
Finalmente, una válvula descuidada introduce riesgos operativos y de diagnóstico.
En casos extremos, la suciedad puede dejar la electroválvula trabada en una posición incorrecta, lo que podría activar un cilindro en un momento inseguro o bloquear una función de parada crítica. Además, esta falla es muchas veces difícil de diagnosticar, pues la inestabilidad suele atribuirse de forma errada al actuador o al PLC.

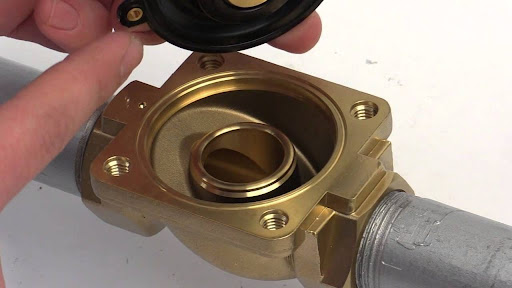

Un diagnóstico efectivo combina observación, pruebas eléctricas y pruebas neumáticas.
Puedes seguir esta lógica:
Confirmar la señal eléctrica
Comprobar la bobina
Analizar el comportamiento del aire
Con aire presente y bobina energizada:
Revisar el actuador asociado
A veces el síntoma aparenta ser la válvula, pero el problema está en el cilindro o en otra parte del circuito.
Aísla el actuador y prueba la electroválvula hacia la atmósfera para descartar esa posibilidad.
Determinar si conviene reparar o reemplazar
Reparar tiene sentido cuando:
Conviene reemplazar cuando:
La longevidad de las electroválvulas en sistemas automatizados industriales depende de la calidad del entorno de trabajo y la disciplina en el mantenimiento preventivo. Aplicar estas buenas prácticas ayuda a mitigar las principales causas de averías (contaminación, desgaste mecánico y problemas eléctricos) y garantiza la fiabilidad operativa.
La mayoría de las fallas en electroválvulas neumáticas provienen de la contaminación del aire. Es fundamental asegurar que el aire pase por filtros adecuados a la micra requerida y por secadores para eliminar la humedad. Si el fabricante lo indica, también deben utilizarse lubricantes para el correcto funcionamiento del componente.

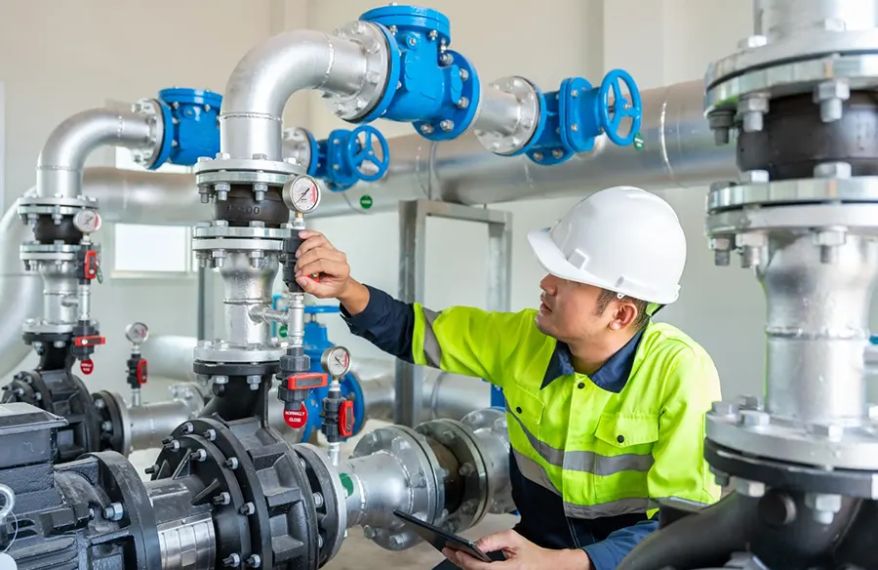

La frecuencia de la inspección debe ser dinámica y no rígida. Debes modificar los intervalos basándote en el número de ciclos que realiza la válvula, la condición del ambiente (polvo, humedad) y el nivel de criticidad del proceso.
Al sustituir sellos y juntas, utiliza siempre kits originales. Los sellos genéricos pueden ajustarse mal, perder elasticidad o deformarse debido a la temperatura o la presión, lo que compromete la estanqueidad y la durabilidad del componente.
Una conexión eléctrica deficiente puede generar activaciones incompletas o provocar el sobrecalentamiento de la bobina. Debes inspeccionar el estado de los conectores y la tensión aplicada para asegurar que la válvula reciba la energía correcta.
El movimiento constante del equipo y la vibración pueden aflojar las uniones con el tiempo. El control periódico del apriete de fittings y conexiones neumáticas previene fugas y la entrada de contaminantes.
Para anticipar fallas de manera efectiva, debes integrar la electroválvula a programas de mantenimiento predictivo. El registro constante de ciclos de operación, las tendencias térmicas de la bobina y las señales de corriente permiten detectar el desgaste antes de que se convierta en una avería.
No todas las plantas tienen la misma carga de trabajo, pero puedes usar esta guía como punto de partida:
Este esquema se ajusta según horas de trabajo, tipo de fluido, nivel de contaminación y criticidad del proceso.
En conclusión, el mantenimiento de electroválvulas neumáticas no se limita a cambiar piezas cuando fallan. Requiere una visión de sistema, donde la calidad del aire, la instalación eléctrica, el entorno y el uso diario se revisan de forma estructurada.
Si aplicas un plan claro de mantenimiento, reduces fallas, evitas paradas inesperadas y mantienes tus sistemas automatizados industriales bajo control. Cada válvula que cuidas es una estación menos en la lista de puntos débiles de tu planta.
