El manómetro de presión es mucho más que una simple carátula con una aguja; es el rostro del sistema neumático. Su función es traducir la energía invisible de la presión en datos legibles que garantizan la seguridad y la eficiencia.
Seleccionar el rango adecuado de un manómetro no es un detalle menor. Es una decisión técnica que impacta de forma directa en la precisión de lectura, la vida útil del instrumento y la seguridad del sistema neumático.
En entornos industriales, un manómetro neumático mal dimensionado puede provocar:
Como se explicó en nuestro artículo Lectura precisa de manómetros: consejos y recomendaciones para medir la presión con precisión, la medición de presión exige rigor técnico.
Ahora surge una duda común:
¿Cuándo elegir un manómetro Messen de 160 PSI y cuándo uno de 200 PSI?
La respuesta depende del rango real de trabajo, la estabilidad de la red y el punto de instalación.
En este artículo analizamos los criterios reales de selección del rango de presión, las diferencias entre montaje inferior y posterior, así como los efectos del sobredimensionamiento en la precisión.
Al finalizar, podrás elegir el adecuado según tu sistema neumático, evitando errores comunes que reducen la vida útil del instrumento y comprometen la estabilidad de la red.
¿Cómo elegir entre un manómetro de 160 PSI y uno de 200 PSI?
El criterio principal es que la presión de trabajo se mantenga entre el 30% y 70% del rango del instrumento para garantizar precisión y durabilidad.
El error más común es seleccionar un manómetro de presión cuyo límite máximo coincide con la presión nominal del sistema.
Si tu red trabaja cerca del extremo superior del instrumento, el tubo Bourdon el elemento elástico interno que convierte la presión en movimiento de aguja permanece bajo tensión constante. Esto acelera su fatiga y reduce la precisión con el tiempo.

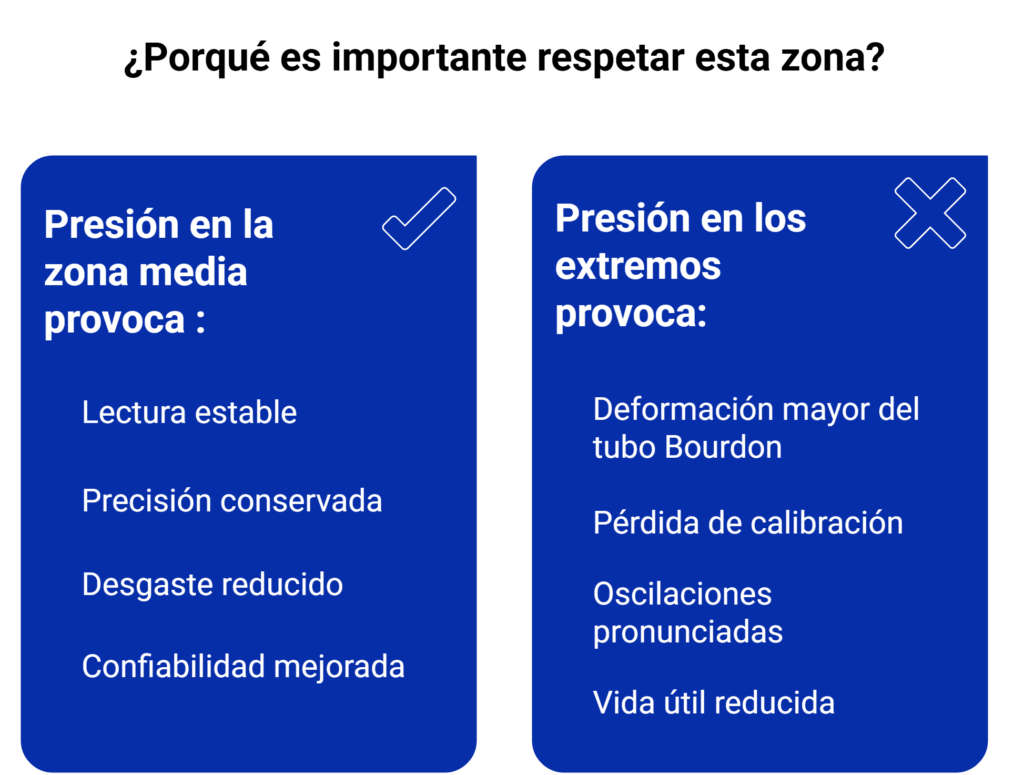

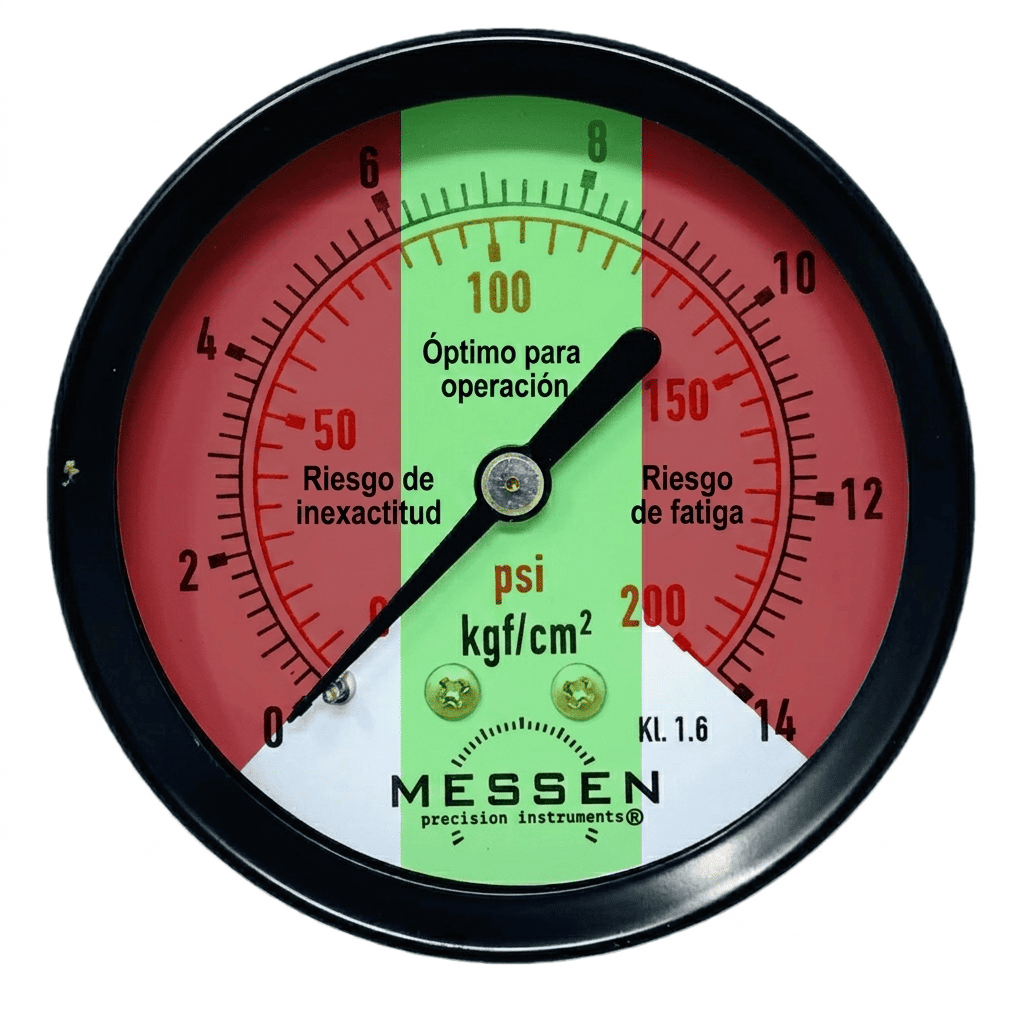

¿Qué significa “tercio medio” en términos prácticos?
Significa que la presión normal de operación debe ubicarse aproximadamente entre el 30% y el 70% del fondo de escala del manómetro.
Ejemplo práctico:
Si tu sistema trabaja de forma estable en 85 PSI, el manómetro de presión de 160 PSI es adecuado porque esa presión se encuentra en la zona central de la escala.
Si tu red trabaja en 140 PSI, el manómetro de 160 PSI operaría casi en su límite, mientras que el de 200 PSI ubicaría esa presión dentro de su zona óptima.
El Manómetro Messen, 160 PSI es recomendable cuando:
En talleres de carpintería o tapicería, por ejemplo, donde se utiliza una engrapadora neumática, la presión suele mantenerse entre 70 y 90 PSI. En este rango, el manómetro de 160 PSI ofrece mejor lectura que uno de 200 PSI.
El Manómetro Messen 200 PSI es recomendable cuando:
En sistemas con compresores industriales, como los modelos disponibles en la línea de compresores Schulz, la presión de red puede acercarse a 145 PSI. En estos casos, el rango de 200 PSI protege el instrumento y evita fatiga prematura.
Tabla Comparativa de Modelos MESSEN
| Característica | MESSEN 160 PSI (Inferior) | MESSEN 200 PSI (Posterior) |
|---|---|---|
Rango Máximo | 160 PSI ≈ 11.3 kg/cm² (≈ 11 bar) | 200 PSI ≈ 14.1 kg/cm² (≈ 14 bar) |
Conexión | 1/4" NPT Inferior | 1/4" NPT Posterior |
Diámetro Carátula | 2-1/2" | 2-1/2" |
Material Interno | Latón | Latón |
Aplicación Típica | Tanques de Compresor / Filtros | Tableros / Reguladores FRL |
Mejor pareja | SCHULZ CSL 10BR/100 (Pendiente por enlace) | REN REGULADOR AR4000-06 (Pendiente por enlace) |
Instalar un manómetro de 200 PSI en una red que trabaja a 80 PSI no es peligroso. El instrumento no se dañará. Sin embargo, no es la opción más precisa para ese rango de trabajo.
¿Por qué ocurre esto?
Porque los manómetros industriales tienen un margen de error que se calcula sobre el fondo de escala, no sobre la presión que se está midiendo.
Si el instrumento tiene una precisión de ±3%:
Eso significa que, si ajustas el regulador a 80 PSI:
¿Es mejor un manómetro con mayor rango?
No necesariamente. Un rango mayor aumenta la seguridad, pero reduce la precisión en presiones bajas debido al error basado en fondo de escala.
Además de esto hay otro factor práctico que se presenta en el campo y es el problema visual, por ejemplo:
| Manómetro de 200 PSI | Manómetro de 160 PSI |
|---|---|
Los números están más separados. | La misma zona ocupa más espacio. |
La zona entre 60 y 100 PSI ocupa menos espacio en la carátula. | La aguja tiene mayor recorrido visible. |
Es más difícil distinguir diferencias pequeñas. | Los ajustes finos son más fáciles. |
Esto en la práctica significa que si estás regulando presión en un sistema que alimenta herramientas neumáticas o actuadores sensibles, como un Regulador de aire REN Pneumatic Pro. Un rango demasiado alto no daña el sistema, pero sí dificulta la lectura precisa y puede provocar ajustes menos exactos.
Por eso, elegir el rango más cercano a la presión real de trabajo mejora:

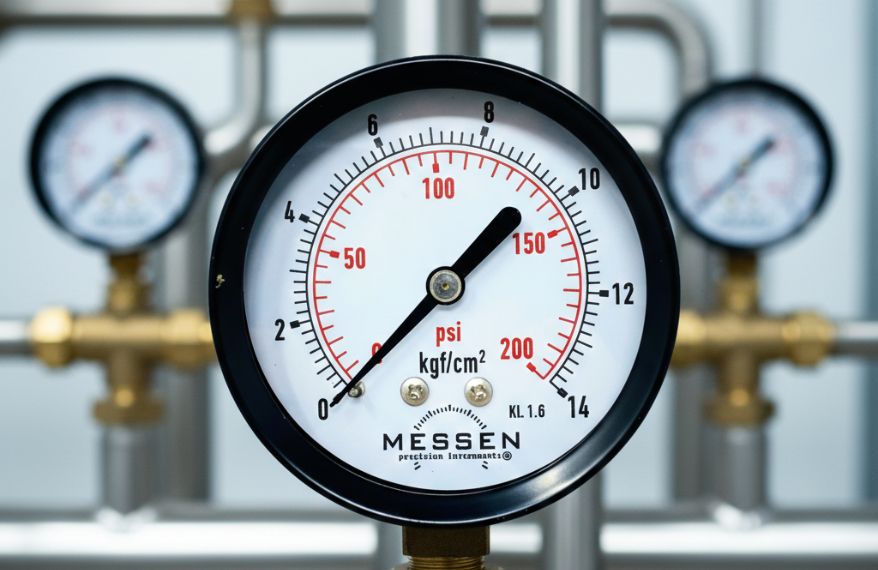

La posición de la conexión (rosca 1/4" NPT) define la ergonomía y la protección del instrumento, esta dependerá del punto físico de instalación. En Zummar, clasificamos los montajes según la aplicación:

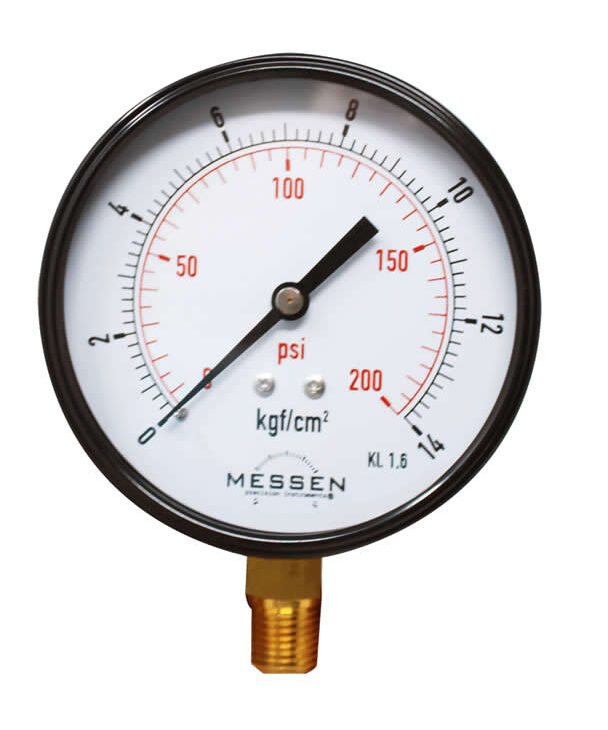

Es la disposición clásica donde la rosca sale de la base del instrumento, recomendada para:
Este formato es habitual en equipos como compresores o redes principales. Al estar en la base, la gravedad ayuda a que posibles condensados no se acumulen directamente en el mecanismo interno.

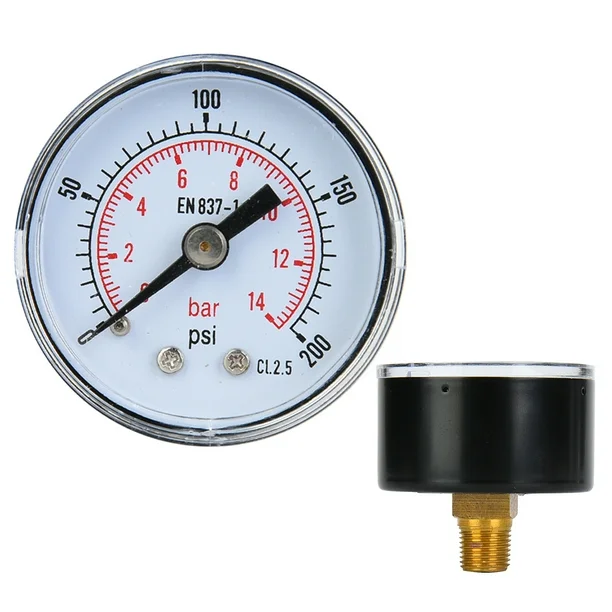

En este montaje la rosca sale de la parte de atrás de la carátula. Recomendado para:
El montaje posterior permite que la carátula quede al ras del tablero lo que permite una lectura frontal, limpia y ordenada.
La durabilidad de un manómetro neumático no depende solo del rango de presión, sino de cómo sus componentes interactúan con el entorno y el tipo de operación. Elegir los materiales incorrectos o ignorar la dinámica del sistema puede reducir la vida útil del instrumento de años a solo unas pocas semanas.
La mayoría de las aplicaciones neumáticas industriales encuentran su equilibrio ideal en los que se construyen con caja de acero e internos de latón.
Más allá del material, debemos evaluar el factor físico: la vibración. No es lo mismo medir la presión en una red fija de una pared que directamente sobre la culata de un compresor de alta potencia.
La función de la glicerina: El líquido llena la carátula para actuar como un amortiguador que estabiliza la aguja, permitiendo una lectura nítida. Además, protege el mecanismo interno lubricando las piezas móviles y absorbiendo los impactos de las pulsaciones del sistema.
Dependiendo del tipo de sistema, el manómetro cumple funciones que van más allá de mostrar un número:
En conclusión, la elección entre un manómetro de 160 o 200 PSI debe basarse en la presión real de operación para garantizar que la aguja se mantenga en el tercio medio de la escala. Este criterio asegura la máxima precisión de lectura y previene la fatiga mecánica del tubo Bourdon, evitando desajustes en reguladores y daños en herramientas neumáticas.
Al combinar el rango correcto con el montaje adecuado se optimiza la visibilidad y se prolonga la vida útil del instrumento. En Zummar, priorizamos la selección basada en datos técnicos para transformar la medición de presión en un factor de seguridad y eficiencia operativa.
En Zummar, te ayudamos a seleccionar el manómetro adecuado según tu sistema neumático, considerando rango, montaje, materiales y condiciones reales de operación.
Una mala selección no solo afecta la lectura: impacta directamente la estabilidad del sistema y la vida útil de tus equipos.
Elegir correctamente es operar con control.
1. ¿Puedo usar un manómetro de 200 PSI si mi sistema trabaja a 100 PSI?
Sí, es seguro. Sin embargo, la resolución de la escala será menor (los números estarán más juntos). Si busca máxima precisión en lecturas bajas, el de 160 PSI es preferible.
2. ¿Qué significa que sea un manómetro "seco"?
Significa que no contiene líquido amortiguador (glicerina). Es el estándar para aire comprimido donde no hay vibraciones extremas o pulsaciones hidráulicas.
3. ¿Por qué el manómetro MESSEN tiene doble escala (PSI y Kg/cm²)?
Para facilitar la lectura en diferentes normativas técnicas. En Latinoamérica es común hablar en PSI para neumática, pero muchos manuales de maquinaria europea o brasileña (como algunos modelos de SCHULZ) utilizan bar o Kg/cm².
4. ¿Puedo usar estos manómetros para medir presión de agua?
Aunque técnicamente el latón resiste el agua, los manómetros neumáticos están diseñados para aire. Para agua, se recomienda usar modelos con interiores totalmente inoxidables o específicos para hidráulica si hay golpes de ariete.
5. ¿Qué ocurre si el manómetro no vuelve a cero?
El manómetro ha perdido su calibración, probablemente por un pico de sobrepresión que deformó el tubo Bourdon. Por seguridad, debe ser reemplazado inmediatamente por uno nuevo.
