Las trampas de vapor son componentes esenciales en la operación eficiente de sistemas industriales de vapor. Entre los diferentes tipos existentes, la trampa de cubeta invertida destaca por su robustez, confiabilidad y eficiencia en la eliminación de condensado, en especial en aplicaciones industriales con caudales variables y condiciones exigentes.
Este artículo se enfoca en explicar de forma clara y técnica qué es una trampa de cubeta invertida, cómo funciona, para qué sirve, en qué situaciones se recomienda su uso y las mejores prácticas de mantenimiento.

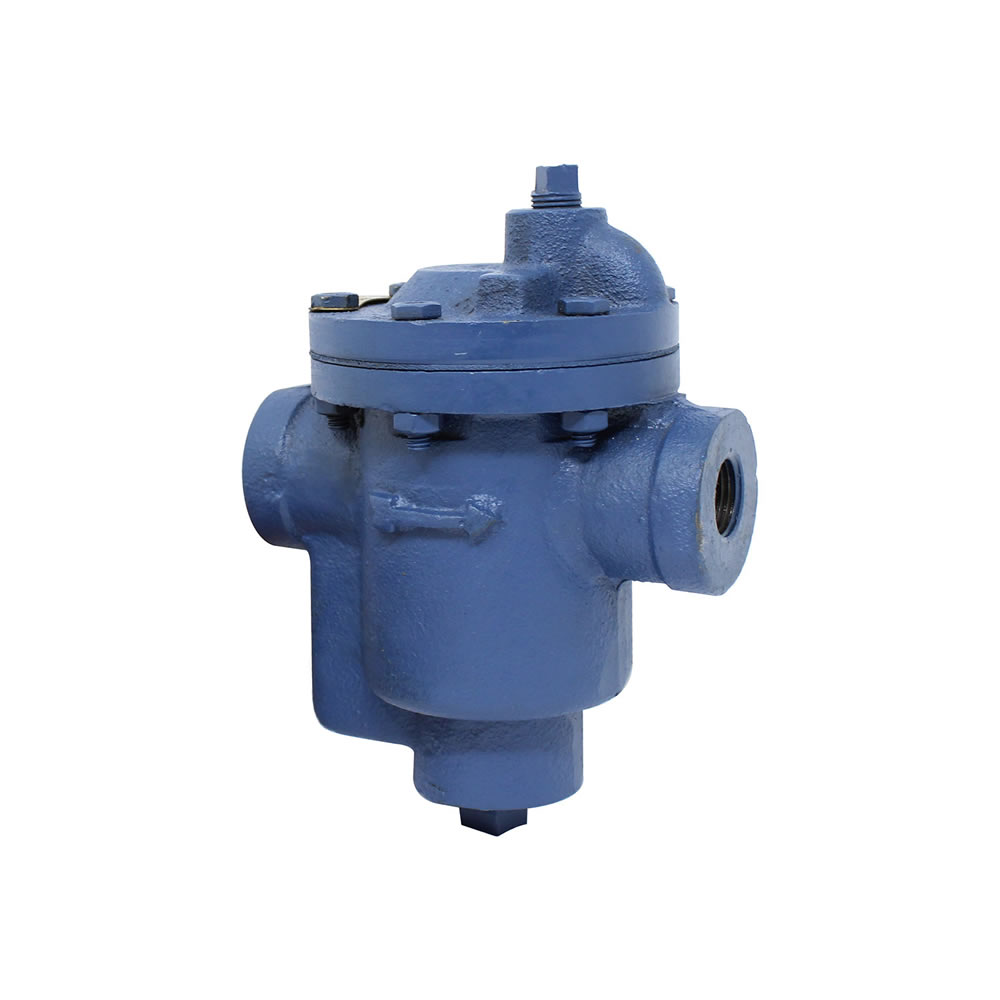

La trampa de cubeta invertida es un dispositivo mecánico diseñado para evacuar condensado en sistemas de vapor, evitando al mismo tiempo la pérdida de vapor útil. Su principio de operación se basa en el comportamiento de una cubeta metálica colocada boca abajo dentro del cuerpo del equipo, que regula la apertura y cierre de una válvula según el contenido interno de vapor o condensado.
A diferencia de otros tipos de trampas que se apoyan en mecanismos termostáticos o de presión directa, esta tecnología emplea un control mecánico, lo que le otorga gran fiabilidad en ambientes industriales exigentes. Su respuesta automática ante variaciones en el caudal la convierte en una solución efectiva para procesos con carga térmica variable.

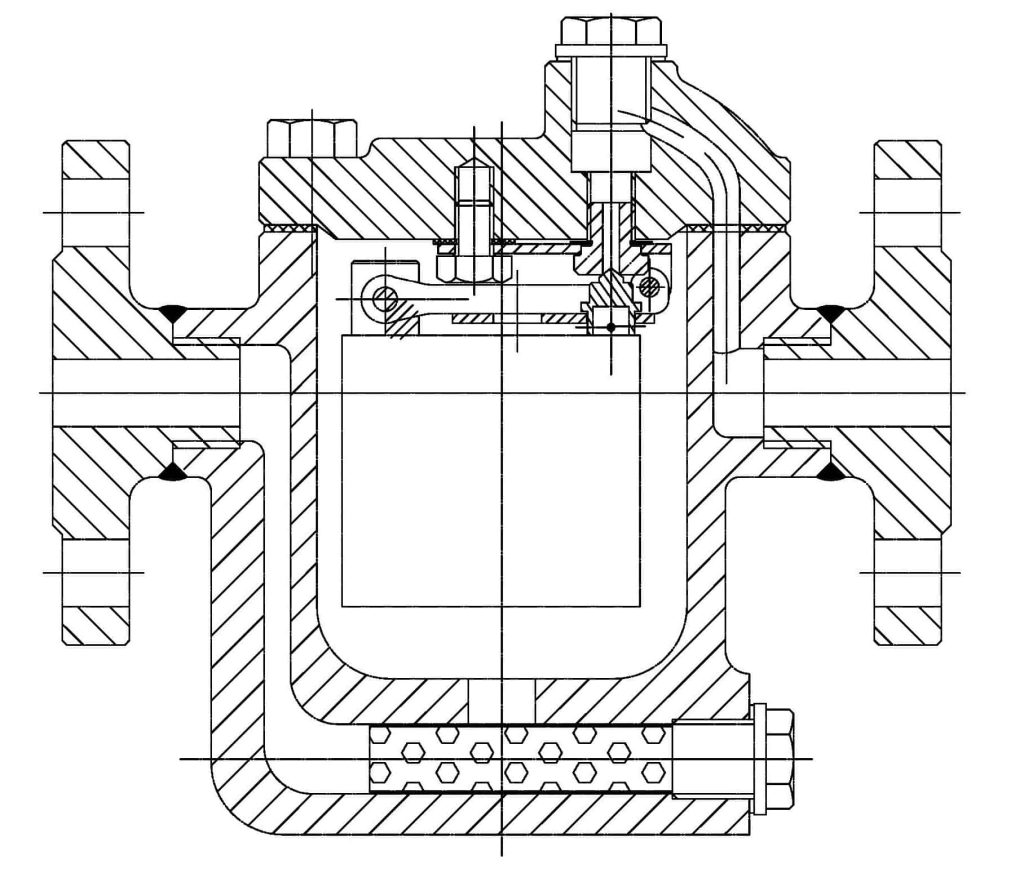

El diseño de la trampa de cubeta invertida incluye los siguientes componentes clave:
Este conjunto opera de manera intermitente, sin necesidad de energía externa, ajustes manuales o componentes electrónicos. Gracias a su simplicidad mecánica y diseño robusto mantiene un alto nivel de confiabilidad.
La trampa de cubeta invertida es adecuada para líneas de distribución de vapor, equipos de intercambio térmico y procesos industriales que demandan una gestión eficiente del condensado con mínima intervención operativa.

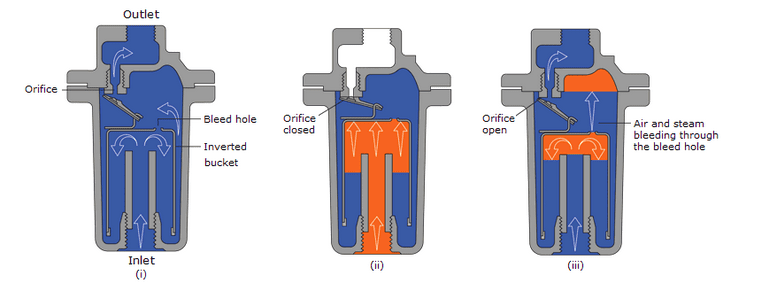

El principio de operación de la trampa de cubeta invertida es sencillo, pero muy efectivo. El proceso se basa en el comportamiento de la cubeta invertida dentro de la trampa y su interacción con el condensado y el vapor.
El funcionamiento se desarrolla en un ciclo continuo de la siguiente forma:
Este ciclo de operación intermitente garantiza que solo se libere condensado cuando es necesario, minimizando la pérdida de vapor y contribuyendo a la eficiencia energética del sistema.
La función principal de la trampa de cubeta invertida es evacuar el condensado de los sistemas de vapor, evitando la acumulación de agua en las líneas y equipos. Esto previene problemas como la reducción de la transferencia de calor, la corrosión interna, el golpe de ariete y el daño a válvulas y otros componentes.
Aplicaciones recomendadas:
Limitaciones de uso:

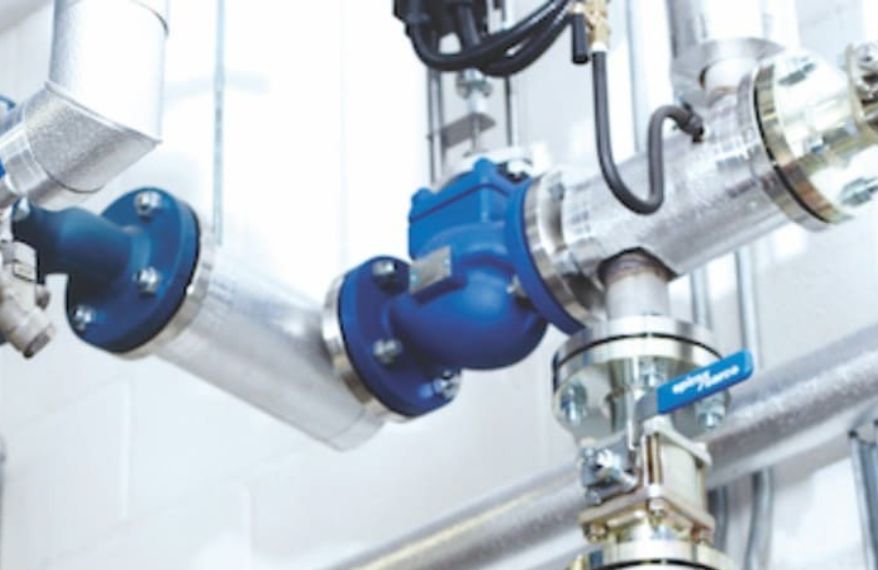

Estas trampas se instalan normalmente en las líneas de retorno de condensado, cerca de intercambiadores de calor, radiadores, serpentines, o cualquier equipo que genere condensado como resultado del intercambio térmico.
Para garantizar un funcionamiento adecuado, se deben cumplir ciertas condiciones mínimas:
Presión diferencial positiva: requiere una diferencia de presión entre el lado de entrada y el de salida para que la válvula se abra. No se recomiendan en líneas de baja presión o donde el retorno es elevado.
Instalación horizontal: la mayoría de los modelos está diseñada para funcionar en posición horizontal.
Espacio y accesibilidad: debe existir suficiente espacio para su instalación, además de procurar accesibilidad para facilitar inspecciones e intervenciones de mantenimiento.
Condiciones ambientales: las condiciones específicas del entorno industrial determinan los materiales a elegir por lo general resistentes a la corrosión.
Presencia de filtros: se recomienda el uso de filtros de línea para evitar obstrucciones por partículas o suciedad.
Recomendaciones de instalación:
El mantenimiento regular es clave para prolongar la vida útil de estos dispositivos y asegurar su correcto funcionamiento. A continuación, se detallan algunas prácticas recomendadas:

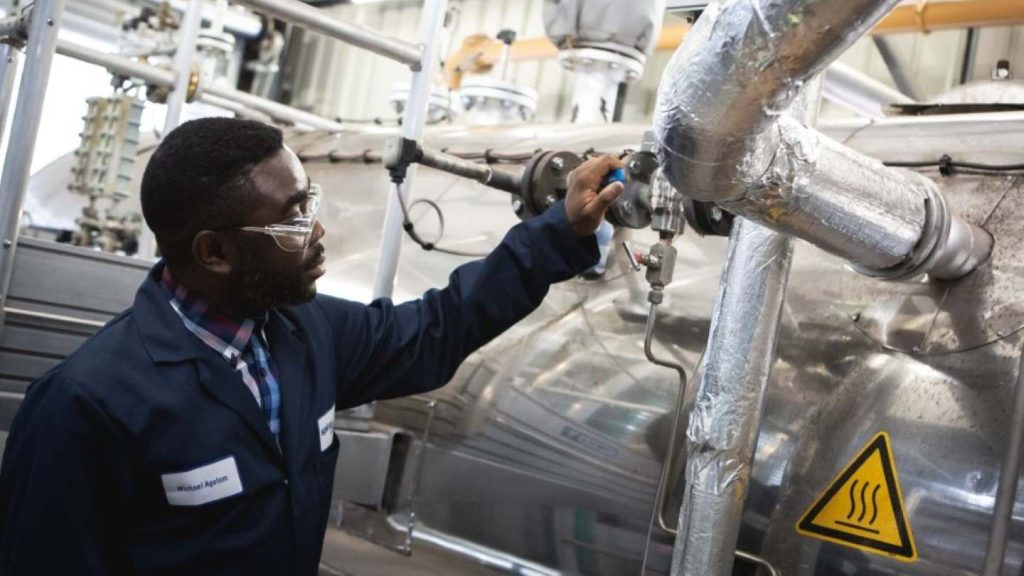

Realiza inspecciones visuales y funcionales con regularidad para verificar presencia de corrosión, daños mecánicos, acumulación de suciedad, presencia de fugas visibles de vapor por la válvula de descarga o por las conexiones. El “sonido” de la trampa (escuchando su ciclo de operación intermitente) puede dar indicios de su estado funcional.
Aunque son menos propensas a la obstrucción por suciedad gracias a sus amplios pasos de flujo, es posible que partículas grandes o sedimentos se acumulen con el tiempo.
Con el sistema detenido y despresurizado, se puede desmontar la trampa para limpiar y eliminar de la cubeta, la válvula y los orificios de descarga, incrustaciones, residuos sólidos o acumulaciones internas que afecten tanto el movimiento de la cubeta como el cierre de la válvula.
La cubeta, el sistema de palancas y el asiento de la válvula son los componentes principales de desgaste. Se debe comprobar que la cubeta no presenta perforaciones ni deformaciones que afecten su flotabilidad. Una cubeta dañada no permitirá un cierre adecuado.
Comprobar que la cubeta y la válvula cierran de manera correcta, evitando fugas de vapor. Sustituir juntas, empaques o componentes desgastados según las recomendaciones del fabricante.
El pequeño orificio de purga en la parte superior de la cubeta es crucial para el funcionamiento. Asegurarse de que no esté obstruido es vital, ya que un bloqueo impediría la acumulación de condensado dentro de la cubeta, manteniendo la trampa cerrada.
Monitorear regularmente la presión y la temperatura del sistema para asegurar que la trampa opera dentro de los parámetros especificados. Ajustar o reemplazarla si se detectan desviaciones significativas.
Llevar un historial de las intervenciones realizadas, las piezas sustituidas y los resultados de las pruebas, facilita la identificación de patrones de falla y la planificación de futuras acciones preventivas.
La realización de pruebas de funcionamiento in situ, utilizando métodos de detección de fugas (como equipos de ultrasonido o métodos visuales), ayuda a identificar trampas que estén fallando y liberando vapor vivo, o que estén bloqueadas y reteniendo condensado.
La periodicidad de las inspecciones y el mantenimiento se ajusta según las condiciones de uso, la pureza del vapor y el ambiente industrial. En general, se recomienda realizar revisiones trimestrales o semestrales, incrementando la frecuencia en aplicaciones críticas o en ambientes con alta presencia de suciedad.
En conclusión, la trampa de vapor de cubeta invertida representa una solución eficiente y duradera para la gestión del condensado en una amplia variedad de sistemas industriales.
Su principio de funcionamiento mecánico, su resistencia a condiciones adversas y su capacidad para adaptarse a cargas variables la consolidan como una herramienta indispensable en el camino hacia la optimización energética y la fiabilidad operativa.
Un conocimiento profundo de su operación y un mantenimiento adecuado garantizarán que estas trampas cumplan su función de manera óptima durante muchos años.
