La soldadura de punto es una técnica fundamental en la industria de la fabricación y la metalurgia, reconocida por su rapidez, precisión y eficiencia para unir hojas metálicas en una variedad de sectores.
Este método combina la presión y el calor generado por la resistencia eléctrica para fusionar partes metálicas en puntos específicos, creando juntas resistentes y duraderas.
Gracias a su confiabilidad, bajo costo operativo y compatibilidad con procesos automatizados, este método es clave en sectores como automotriz, electrodomésticos, metalmecánica y estructuras livianas.
A continuación, se explica con detalle cómo funciona, sus tipos, parámetros críticos, ventajas, limitaciones y aplicaciones industriales actuales.
¿Qué es y cómo se lleva a cabo la soldadura de punto?
La soldadura de punto, también llamada soldadura por resistencia, consiste en unir dos o más láminas metálicas mediante la combinación sincronizada de presión mecánica y corriente eléctrica aplicada desde dos electrodos normalmente fabricados en cobre.
El proceso estándar se desarrolla de la siguiente manera:
- Preparación de superficies:
Las piezas deben estar limpias y libres de óxido, pintura, grasa o impurezas.
La limpieza es muy importante para asegurar una conducción eléctrica estable y evitar uniones frágiles.
- Aplicación de presión con electrodos:
Las láminas se sitúan entre dos electrodos, por lo general fabricados en cobre.
Estos ejercen una presión constante para asegurar contacto estrecho y conducción uniforme.
La presión correcta es crítica: demasiada fuerza impide el calentamiento; muy poca produce expulsión de material.
- Paso de corriente eléctrica:
Una corriente de alta intensidad (normalmente entre 5.000 A y 20.000 A en aplicaciones comunes) atraviesa la unión por apenas milisegundos.
La resistencia del metal genera calor en la interfaz, elevando la temperatura a su punto de fusión.
- Formación del punto de unión:
El metal fundido entre ambas superficies se mezcla y solidifica, formando una unión fuerte llamada "nugget" o botón de soldadura.
- Liberación de la presión:
Una vez que el punto de soldadura se ha consolidado, los electrodos se separan, dejando las piezas unidas de forma permanente en ese punto.
Este procedimiento se repite tantas veces como sea necesario a lo largo de la unión, dependiendo de la resistencia y la integridad estructural que requiera la aplicación en particular.

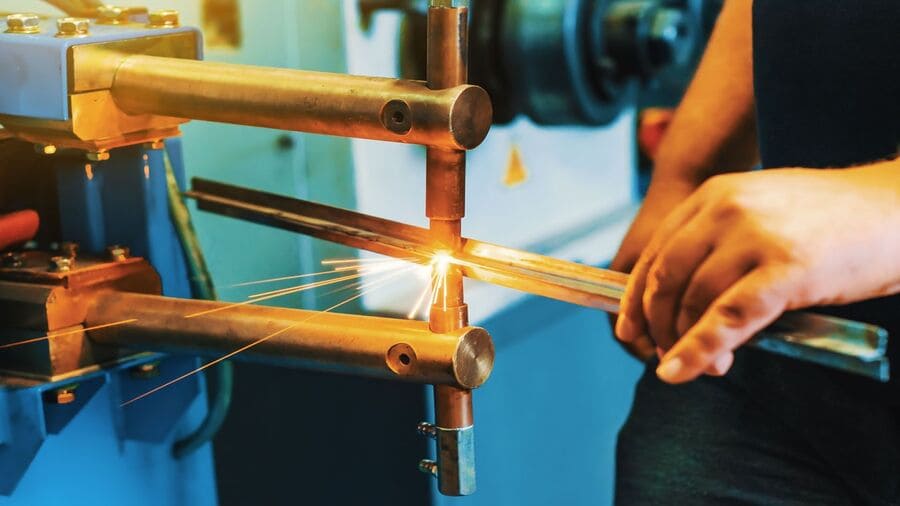

Tipos de soldadura por punto
Existen varias modalidades que se adaptan a diferentes necesidades industriales:
Soldadura de punto unilateral (simple)
Se aplica desde un solo lado, utilizando un electrodo frontal y un soporte posterior.
Es útil cuando no existe acceso por ambas caras o en reparaciones localizadas.
Su uso es común en geometrías complejas o láminas con acceso parcial.
Soldadura de punto bilateral (simultánea)
Dentro de la soldadura de punto, la técnica bilateral (simultánea) se distingue por su enfoque preciso y controlado.
Emplea dos electrodos enfrentados que aplican presión y corriente simultáneamente.
Ofrece mayor uniformidad térmica, mejor control de parámetros y uniones más homogéneas.
Es la técnica estándar en líneas automáticas y robots industriales.
Soldadura de punto portátil
Utiliza equipos compactos y transportables para reparaciones o trabajos en campo. Permite soldar piezas grandes o instaladas sin necesidad de desmontarlas. Se usa ampliamente en talleres automotrices y mantenimiento estructural.
La soldadura de punto portátil es comúnmente utilizada en la reparación de vehículos y en montajes in situ.
Cada tipo se selecciona según el material, espesor, accesibilidad y requisitos de producción. La versatilidad de la soldadura de punto permite su uso en distintos tamaños y configuraciones.

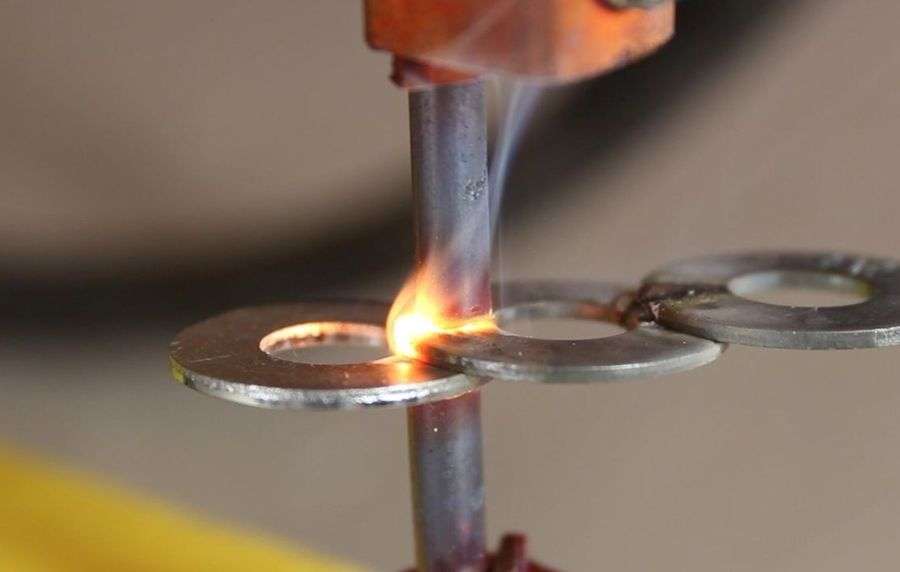

¿Qué nivel de resistencia ofrece un punto de soldadura?
La solidez de un punto de soldadura está condicionada por diversos factores como, por ejemplo:
- Naturaleza del metal: la resistencia interior varía entre diferentes metales y sus aleaciones. Por ejemplo, la técnica para soldadura de punto para aluminio difiere de la empleada para chapa de acero.
- Grosor del material: láminas más gruesas, por lo general demandan mayor intensidad de corriente y un tiempo de soldadura prolongado para lograr una unión robusta.
- Diámetro del punto: un punto de soldadura de mayor diámetro implica una mayor superficie de contacto y, por ende, una mayor resistencia mecánica. El tamaño del punto está determinado por la dimensión de los electrodos y los parámetros de soldadura.
- Número de puntos de soldadura: la resistencia total de una unión se incrementa de forma directa con la cantidad de puntos de soldadura que se utilicen.
- Configuración de la soldadura: la intensidad de la corriente, la fuerza de presión ejercida por los electrodos y la duración del ciclo de soldadura son parámetros críticos para la calidad y la resistencia final del punto.
Un punto de soldadura bien realizado debe alcanzar una resistencia comparable o superior a la del material base cuando se somete a fuerzas de tracción y corte.
Ventajas y desventajas de la soldadura de punto
La soldadura de punto aporta numerosas ventajas en comparación con otras técnicas de unión:
- Se destaca por su rapidez y eficiencia. Este proceso permite unir piezas metálicas en segundos, lo que facilita los ciclos de producción de alta velocidad y garantiza un elevado ritmo de trabajo, ideal para entornos de fabricación a gran escala.
- Se caracteriza por su precisión localizada. El material se funda sólo en el punto exacto de la unión, evitando deformaciones y daños en las áreas circundantes. Esto resulta en uniones de acabado limpio, con mínimas o nulas proyecciones de material, lo que reduce la necesidad de costosos procesos de acabado posteriores.
- No requiere de material de aporte adicional ni acabado posterior, el proceso es más sencillo y económico. Esto se traduce en ahorros significativos de tiempo y recursos.
- Se adapta a la automatización. Puede integrarse con facilidad en líneas de producción robótica, garantizando una consistencia y un control de calidad óptimos en cada unión. La uniformidad de los resultados es una de las mayores ventajas de esta facilidad de automatización.
- Es un método versátil, adecuado para una amplia gama de metales y aleaciones. Aunque requiere el ajuste de parámetros específicos, es posible aplicarla en acero, acero inoxidable y, con las adaptaciones necesarias, también en el aluminio.
A pesar de sus notables ventajas, la soldadura de punto también presenta ciertas limitaciones que debes considerar:
- Limitación de material y espesor: no es efectiva en materiales muy gruesos y tampoco es adecuada para todos los metales o aleaciones sin un tratamiento previo, debido a sus propiedades de conductividad o estructura.
- Requiere acceso por ambos lados: para aplicar la presión y la corriente, los electrodos deben tener acceso a las dos caras de las piezas que se van a soldar.
- Dependencia de la preparación: la calidad y resistencia de la soldadura se ven afectadas si las superficies no están limpias de óxido o contaminantes.
- Desgaste de consumibles: los electrodos se desgastan y se contaminan con el uso, por lo que requieren de mantenimiento y reemplazo periódico.
- Dificultad para inspeccionar la calidad: la calidad interna de cada punto de soldadura es difícil de evaluar visualmente, lo que puede complicar el control de calidad.
Aplicaciones industriales de la soldadura de punto
La eficiencia y adaptabilidad de este tipo de soldadura la han consolidado como un método fundamental en diversos sectores productivos, destacando particularmente en:
- Industria automotriz: en el ensamblaje de carrocerías, chasis y componentes estructurales de vehículos, tanto en la producción en masa como en la reparación de la chapa con equipos portátiles.
- Fabricación de electrodomésticos: para la unión de paneles y carcasas metálicas en aparatos de uso doméstico como lavadoras, refrigeradores y hornos.
- Construcción metálica: en el ensamblaje de conductos, paneles y estructuras metálicas ligeras para uso en la construcción o mobiliario.
- Electrónica: conexión de componentes, contactos y carcasas metálicas en dispositivos eléctricos de tamaño reducido, incluyendo el ensamblaje de baterías.
- Industria ferroviaria y naval: construcción de carrocerías y estructuras que requieren uniones confiables y de bajo costo.
- Aeroespacial: aplicaciones específicas para unir Aleaciones ligeras bajo protocolos estrictos.
La versatilidad y eficiencia de la soldadura de punto la convierten en una solución indispensable para la fabricación y reparación en la industria moderna.
Consideraciones y recomendaciones finales
Para garantizar el éxito de un proceso de soldadura de punto, debes ir más allá de la simple aplicación de la técnica. Aquí tienes algunas consideraciones y recomendaciones clave:
- Selección de la máquina: elige la máquina adecuada según el tipo y el grosor del material que vas a soldar. No todas las máquinas tienen la potencia necesaria para metales como el aluminio o para chapas de gran espesor.
- Mantenimiento de los electrodos: los electrodos de cobre se desgastan y contaminan con el uso. Limpialos y cámbialos con regularidad para asegurar una buena conductividad y evitar soldaduras débiles o irregulares.
- Preparación del material: la limpieza de las superficies a soldar es determinante. Elimina cualquier rastro de óxido, aceite, pintura o suciedad. Una superficie limpia garantiza una resistencia eléctrica uniforme y, por lo tanto, una soldadura de mayor calidad.
- Monitoreo de parámetros: controla y ajusta los parámetros de la soldadura de punto (corriente, tiempo y presión) en función del material, el espesor y la configuración de las piezas. Unos parámetros incorrectos pueden resultar en soldaduras frágiles o en daños en las piezas.
- Calidad de la unión: la inspección visual no es suficiente para asegurar la calidad. Es recomendable realizar pruebas destructivas periódicas, como pruebas de desgarro, para verificar la resistencia de la unión y calibrar la máquina.
Seguir estas recomendaciones te permitirá aprovechar al máximo las ventajas de la soldadura de punto y mantener un alto estándar de calidad en tu producción.
Con todo lo anterior en cuenta, esta soldadura se mantiene como una solución de ingeniería robusta y eficaz. Su capacidad para unir metales de forma rápida, limpia y precisa la convierte en una tecnología insustituible para la producción en masa.
Al comprender su funcionamiento, ventajas y las consideraciones clave para su uso, cualquier profesional puede optimizar sus procesos de fabricación, asegurando uniones fuertes y una calidad consistente, lo que es vital para la competitividad en la industria moderna.
Preguntas frecuentes
- ¿Qué materiales se pueden unir con la soldadura de punto?
Se emplea en principio para chapas de acero al carbono, acero inoxidable, aluminio y algunas aleaciones especiales. El aluminio, debido a su alta conductividad, requiere corrientes más altas y control preciso de tiempo y presión. También se utiliza para chapa galvanizada, tomando precauciones para evitar salpicaduras y deterioro de electrodos.
- ¿Se puede soldar aluminio o chapa galvanizada?
Sí, pero requieren ajustes específicos en corriente, presión y tiempo.
En el caso del aluminio, es clave usar electrodos y parámetros que compensen su alta conductividad. Para chapa galvanizada, la correcta limpieza y control de proyecciones evitan problemas de calidad.
- ¿Qué mantenimiento requiere la máquina de soldadura de punto?
- Revisión y redondeo de puntas de electrodos.
- Limpieza de conexiones eléctricas.
- Calibración periódica de parámetros.
- Verificación de sistemas de refrigeración en modelos industriales.
- ¿Cuáles son los defectos más comunes de la soldadura de punto y cómo se detectan?
- Soldadura fría: unión incompleta por falta de calor.
- Expulsión excesiva de material: por exceso de corriente o presión baja.
- Marcas profundas: presión excesiva de electrodos. Se detectan visualmente y mediante ensayos de corte o tracción.
- ¿Cómo se controla la calidad en la producción?
Mediante inspección visual, pruebas destructivas (corte o arrancado del punto) y métodos no destructivos como ultrasonido o corrientes inducidas para verificar la integridad de la unión.
- ¿Qué parámetros debo ajustar para un buen resultado?
- Tiempo de soldadura (milisegundos o segundos según espesor).
- Fuerza de presión (N o kg).
- Corriente de soldadura (A) adaptada al material y espesor.
La combinación correcta depende de pruebas previas y guías técnicas del fabricante.
