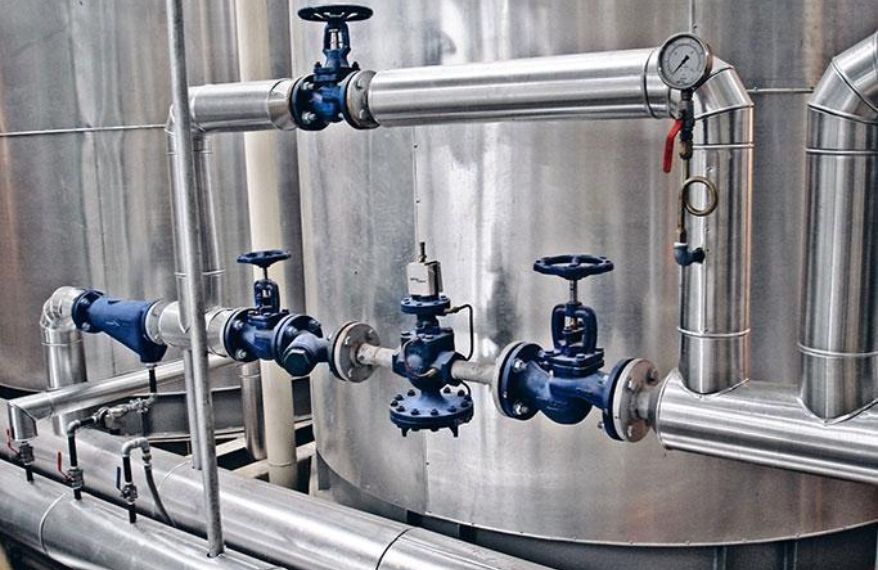

El vapor es un fluido esencial en múltiples operaciones industriales, desde la generación de energía hasta la fabricación de productos químicos y la manufactura. Su transporte y manejo requieren sistemas de tuberías y accesorios que soporten altas presiones y temperaturas para garantizar la seguridad y eficiencia operativa.
En este escenario, las tuberías y los accesorios diseñados para sistemas de vapor que operan hasta 3000 lbs son elementos de vital importancia en las instalaciones industriales de gran magnitud. Un error en la selección o instalación de estos acarrea consecuencias devastadoras.
Este artículo aborda los aspectos técnicos esenciales para la selección de tubería y accesorios adecuados para sistemas de vapor de alta presión, con énfasis en las características del material, programación del espesor y la importancia de los accesorios para una operación segura.
Es imprescindible señalar que la selección del material de la tubería para sistemas de vapor está regulada por normas y especificaciones industriales. Por ejemplo, la norma ASME B31.1, "Power Piping," es un código de la Sociedad Estadounidense de Ingenieros Mecánicos (ASME) que establece los requisitos para el diseño, los materiales, la fabricación, la inspección, las pruebas y la seguridad de las tuberías utilizadas en centrales eléctricas, plantas industriales y otros sistemas de alta presión.
La conducción de vapor a alta presión de hasta 3000 lbs exige tuberías con propiedades mecánicas superiores, capaces de resistir las elevadas temperaturas y las fuerzas internas generadas por el fluido. No todas son aptas para este servicio; la elección del material correcto es el primer paso fundamental.

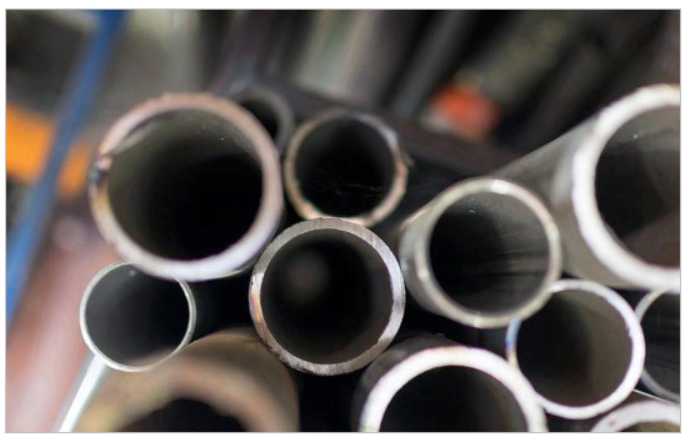

Las tuberías más comunes que se emplean en estas aplicaciones se fabrican en acero al carbón o acero inoxidable, materiales que ofrecen las propiedades adecuadas para soportar las exigentes condiciones del vapor.

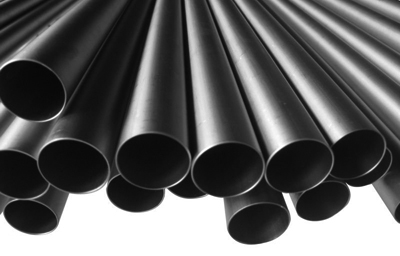

El acero al carbono es el material que más se utiliza para tuberías de vapor debido a su resistencia mecánica, disponibilidad y menor costo. Este tipo de acero puede soportar altas presiones y temperaturas, siempre que cumpla con las especificaciones de calidad y normas internacionales.
Además, su capacidad para fabricarse con diferentes espesores y diámetros lo hace versátil para diversas aplicaciones industriales.
Las especificaciones ASTM A106 Grado B y Grado C, de acero al carbono, son una opción predominante para sistemas de vapor de alta presión. Estos grados de acero ofrecen una excelente resistencia a la tracción y a la fluencia a temperaturas elevadas, lo que los hace idóneos para la mayoría de las aplicaciones de vapor dentro del rango de presión que estamos considerando.

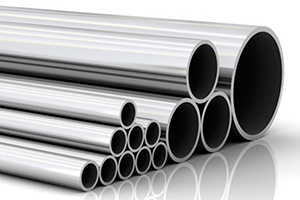

El acero inoxidable, en especial las series 300 se emplean en sistemas de vapor donde la resistencia a la corrosión es crítica, como en ambientes con presencia de condensados ácidos o vapor saturado que puede generar desgaste o donde se requiere un alto nivel de pureza del fluido.
Aunque su costo inicial por lo general es mayor que el del acero al carbono, su durabilidad y menor necesidad de mantenimiento justifican la inversión a largo plazo en sistemas donde la corrosión puede comprometer la seguridad y eficiencia.

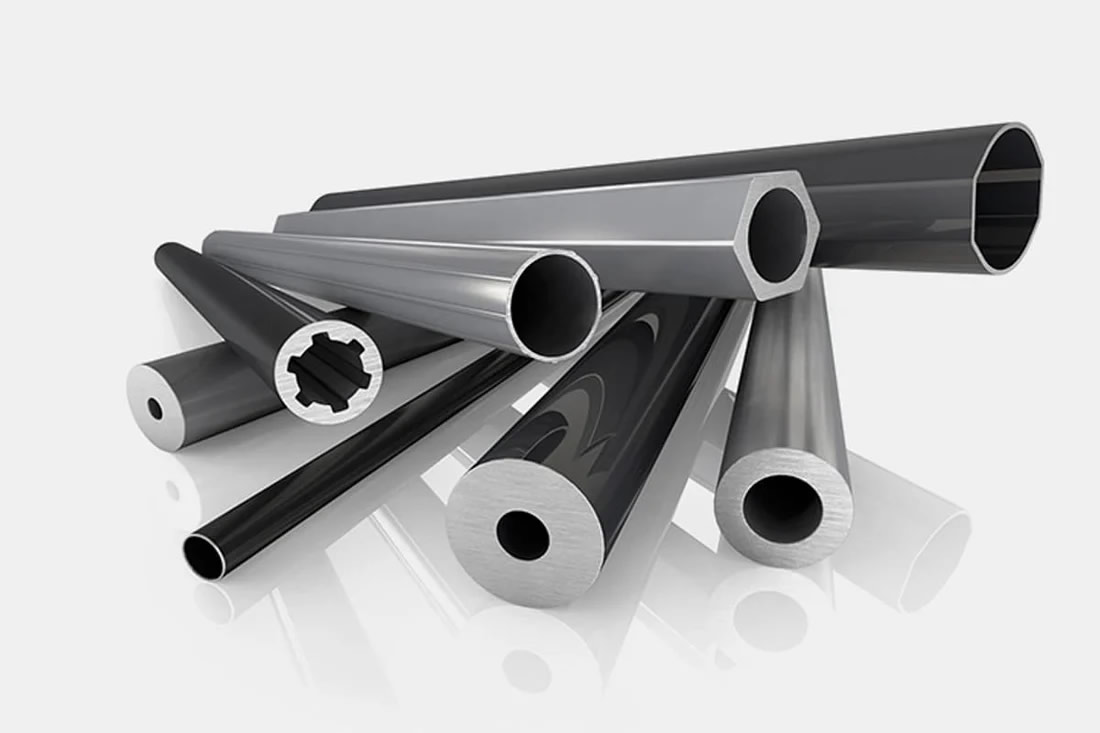

En escenarios donde las temperaturas y presiones operativas superan las capacidades del acero al carbono estándar, o donde se requiere una mayor resistencia a la fluencia (la deformación plástica lenta bajo carga constante a alta temperatura), los aceros aleados entran en juego.
Estos materiales contienen elementos de aleación como cromo, molibdeno y vanadio, que les confieren una resistencia superior a altas temperaturas y una mayor vida útil en condiciones extremas.
Las tuberías para vapor deben cumplir con requisitos específicos de resistencia a la presión y temperatura, además de poseer un espesor adecuado para evitar fallas por fatiga o erosión.
También deben ser compatibles con el tipo de vapor transportado y las condiciones ambientales de la instalación.
La selección adecuada de tubería y accesorios no solo depende del material, sino también de una serie de factores técnicos que garanticen un funcionamiento óptimo y seguro del sistema. Encontrando así los siguientes:
El primer criterio es conocer la presión máxima y la temperatura del vapor en el sistema. Estos parámetros determinan el tipo de material y el espesor necesario, así como la clasificación de los accesorios. A mayor presión y temperatura, mayor será el estrés al que estarán sometidos los componentes, exigiendo materiales con mayor resistencia mecánica.
Para vapor hasta 3000 lbs, las tuberías deben cumplir con especificaciones que soporten estas condiciones sin deformarse ni perder integridad.
El espesor de la tubería, conocido como “Schedule”, se programa en función de la presión y temperatura de operación. Un espesor insuficiente puede provocar fallas por presión, mientras que un espesor excesivo incrementa costos y dificulta la instalación.
Por ello, es imprescindible seleccionar el Schedule correcto para garantizar seguridad y economía.
El estado del vapor influye en la elección, puede variar en características: vapor saturado, vapor seco o vapor sobrecalentado. Cada uno tiene implicaciones en la selección del material y el diseño del sistema, ya que afectan la corrosión, erosión y comportamiento térmico de la tubería.
El vapor sobrecalentado, al tener una temperatura mayor que el vapor saturado a la misma presión, impone mayores exigencias a los materiales en términos de resistencia a la fluencia y expansión térmica.
Las tuberías y accesorios deben cumplir con normas internacionales como ASME B36.10 para las de acero al carbón, ASME B16.5 para bridas, y normas específicas para accesorios.
Estas regulaciones aseguran que los materiales y dimensiones sean adecuados para el servicio de vapor y que el sistema cumpla con los requisitos de seguridad industrial.
También nos indica con claridad los métodos de diseño, cómo soldar las piezas, qué pruebas debemos hacer y cómo revisar que todo esté bien, para que el sistema funcione seguro y sin problemas.
La presencia de condensados en el vapor introduce un riesgo de corrosión interna, particularmente en tuberías de acero al carbono.
En consecuencia, para entornos operativos agresivos o con alta probabilidad de condensación, la elección de materiales resistentes a la corrosión, como el acero inoxidable, es fundamental para prevenir la degradación de la tubería y los accesorios.
Cuando las tuberías manejan vapor muy caliente, sufren fuerzas por el peso de lo que llevan y de las partes de la tubería. También vibran por las máquinas y se estiran y encogen mucho con el calor.
Por eso, al diseñarlas, hay que tener en cuenta todas esas fuerzas. Es muy importante usar piezas especiales, como las juntas de expansión, para que se pueda mover con el calor sin romperse ni doblarse demasiado.
El espesor de la pared de una tubería para vapor de alta presión no es una elección arbitraria; se calcula de forma meticulosa mediante principios de ingeniería y bajo ciertas condiciones operativas.
El espesor se determina mediante cálculos basados en la presión interna, temperatura, diámetro y propiedades del material.
Este proceso se conoce como programación del espesor y es fundamental para garantizar la integridad mecánica del sistema.
¿Por qué es importante el cálculo del espesor?
Un espesor adecuado asegura que la tubería pueda soportar la presión interna sin deformarse ni fracturarse. Además, contribuye a la resistencia frente a la erosión causada por el flujo del vapor y posibles partículas sólidas.
El espesor mínimo requerido se calcula según fórmulas establecidas en normas como ASME B31.1 (para sistemas de vapor y tuberías de proceso), considerando un margen de seguridad.
Este cálculo incluye factores como la presión máxima de operación, el diámetro nominal y la resistencia del material a la temperatura de servicio.
Aunque la ecuación específica puede ser compleja, su objetivo fundamental es garantizar que la tubería pueda soportar la presión interna sin exceder el límite de seguridad del material.
Un espesor de pared adecuado es la primera línea de defensa contra roturas, fugas y otros fallos catastróficos en sistemas de alta presión. La programación del espesor es un equilibrio entre seguridad, costo y funcionalidad.
Para simplificar la selección y especificación de tuberías, se utilizan los "schedules" (SCH). Estos números (SCH 40, SCH 80, SCH 160, etc.) estandarizan los espesores de pared para diferentes diámetros nominales de tubería.
Un número de schedule más alto indica un espesor de pared mayor para un diámetro dado, lo que implica una mayor capacidad para resistir presiones más elevadas. Comprender la relación entre el schedule, el diámetro y la presión nominal es esencial para una correcta selección.

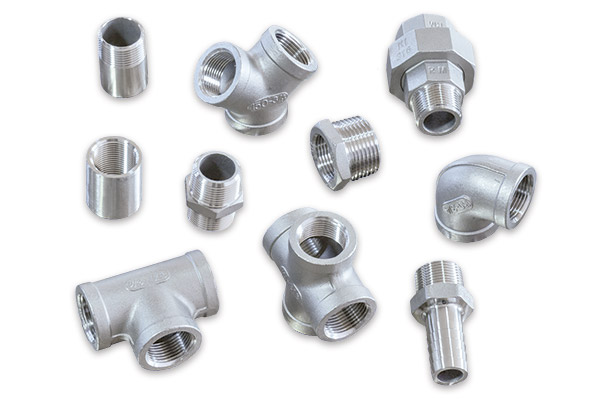

Los accesorios para tuberías de vapor son elementos indispensables que permiten la conexión, desviación, reducción y mantenimiento de sistemas de alta presión, sin comprometer su integridad. Su correcta selección y especificación son tan importantes como la de la tubería misma.
Suelen fabricarse en acero al carbono o acero inoxidable, con especificaciones equivalentes a las tuberías para asegurar compatibilidad y resistencia.
La gestión de sistemas de vapor de alta presión hasta 3000 lbs exige un compromiso inquebrantable con la seguridad, la eficiencia y la durabilidad. La correcta elección de la tubería y los accesorios constituye un elemento primordial para alcanzar estos objetivos.
Comprender los tipos disponibles, los factores que influyen en su selección, la importancia del espesor de pared y el papel de los accesorios es esencial para cualquier profesional involucrado en el diseño, la operación o el mantenimiento de estas instalaciones críticas.
La responsabilidad en la selección y el mantenimiento de estos componentes no puede subestimarse. Una decisión informada, basada en el conocimiento técnico y el cumplimiento normativo, es la mejor garantía para un sistema de vapor seguro, eficiente y confiable a largo plazo.
