Las chumaceras son componentes fundamentales en sistemas rotativos industriales, ya que brindan soporte y permiten la libre rotación de ejes con mínima fricción, garantizando que el movimiento se transmita de manera eficiente.
Si bien comprender sus tipos y diferencias es el primer paso, el verdadero desafío reside en la práctica. Una correcta selección, montaje y mantenimiento de las chumaceras impacta de forma directa en el desempeño, seguridad y duración de la maquinaria industrial.
Este documento detalla los criterios técnicos para seleccionar una chumacera, las prácticas recomendadas para su montaje y desmontaje, así como los cuidados necesarios para garantizar su longevidad.

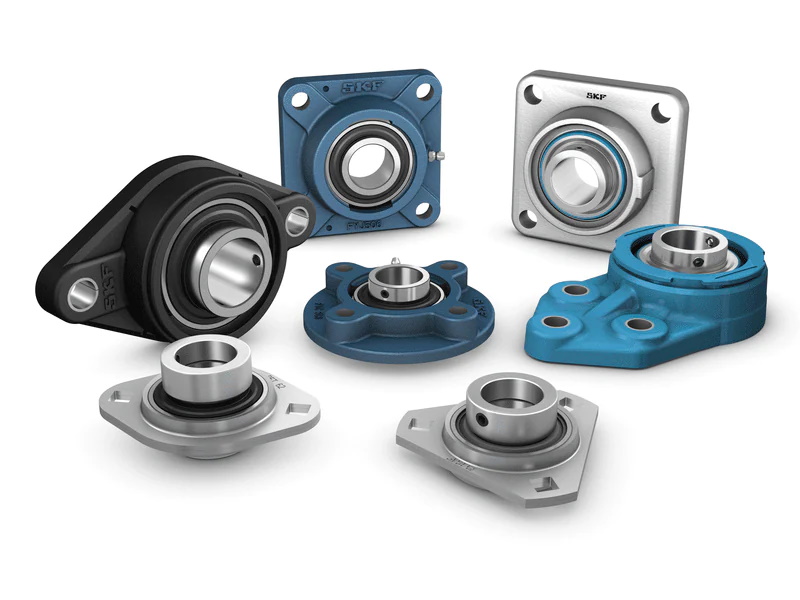

Criterios avanzados para la selección de chumaceras
Elegir una chumacera va más allá de identificar su forma (pedestal, cuadrada, etc.). Una selección informada requiere un análisis profundo de las condiciones de operación para asegurar que el componente no solo encaje, sino que también resista las exigencias del trabajo. Los criterios que se deben evaluar son los siguientes:
Análisis de cargas de trabajo
La carga es el factor más determinante. No basta con conocer el peso que el eje debe soportar; es vital entender el tipo de carga:
Cargas radiales: Perpendiculares al eje.Son las más comunes y la mayoría de las chumaceras están diseñadas para soportarlas.
Cargas axiales: Se presentan en paralelo al eje. Si la aplicación genera empuje axial constante, deben elegirse rodamientos con capacidad axial, como rodamientos de rodillos o bolas de contacto angular.
Cargas combinadas y momentos de inclinación: Fuerzas radiales + axiales, o cargas desbalanceadas. Para estos casos, se requieren chumaceras con diseños reforzados y rodamientos preparados para trabajar con combinaciones de cargas.
Condiciones ambientales y materiales
El entorno de trabajo influye de forma directa en la vida útil de la chumacera.
La elección del material del soporte y del sellado debe ser estratégica:
Ambientes corrosivos o húmedos: como por ejemplo, en la industria alimentaria, farmacéutica o química, donde la exposición es constante. Para estos casos se emplean:
Chumaceras termoplásticas → alta resistencia a la corrosión.
Chumaceras de acero inoxidable → máxima durabilidad y aptas para lavado intensivo
Ambientes polvorientos o sucios: como los presentes en el sector cementero, agrícola y minero. Se recomienda el uso de sellos reforzados como laberinto, fieltro o goma que impiden que el polvo degrade el rodamiento.
Temperaturas extremas: pueden degradar el lubricante y afectar las tolerancias del rodamiento.
En altas temperaturas → lubricantes especiales y holguras internas mayores
En bajas temperaturas → grasas co buena fluidez para evitar exceso de fricción
Tipos de fijación y aplicaciones especiales
El método de fijación de la chumacera al eje también es un factor crítico de selección:
Chumaceras de pedestal y chumaceras cuadradas: son los tipos más comunes, ideales para ejes fijos en maquinaria. Su diseño robusto las hace perfectas para soportar altas cargas radiales.
Chumaceras tensoras: estas son específicas para sistemas que utilizan correas o cadenas, como cintas transportadoras. Su función es mantener la tensión correcta en el sistema, lo que evita el deslizamiento y el desgaste prematuro de los componentes.
Chumaceras colgantes: se utilizan para soportar ejes desde una estructura superior, como en el caso de mezcladores industriales o agitadores. Su diseño especial permite que la carga actúe desde abajo, lo que es una consideración clave.

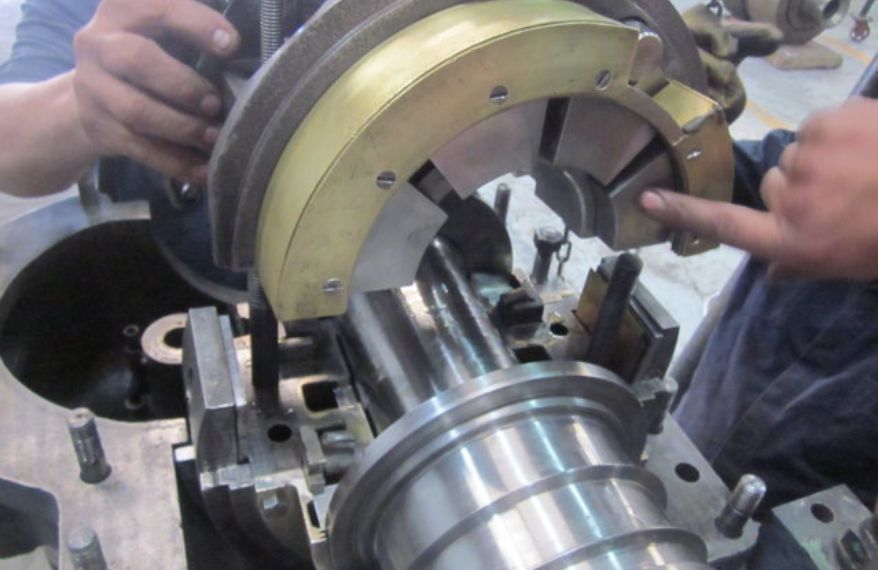

Métodos de montaje, fijación y desmontaje de chumaceras
La correcta instalación de una chumacera es un proceso de dos fases: el montaje en el eje y la fijación del rodamiento.
Un montaje adecuado evita fallas prematuras, vibraciones, desgaste y sobrecalentamiento.
Preparación del eje y el alojamiento
Antes de cualquier instalación, el eje debe estar en condiciones óptimas. Lo primero es:
Limpieza: eliminar óxido, pintura, grasas o residuos que pueda interferir con el ajuste.
Verificación dimensional: usar un micrómetro para validar la tolerancia del eje. Un eje fuera de tolerancia puede causar gripado o deslizamiento.
Inspección del alojamiento: asegurar planitud y contacto uniforme con la base, cualquier desnivel genera desalineación.
Alineación precisa
La desalineación es una de las principales causas de falla de chumaceras, incluso mínima, puede generar vibraciones, calor excesivo y un desgaste acelerado.
Métodos recomendados:
Reglas de alineación.
Galgas.
Alineadores láser.
Una alineación incorrecta produce calor excesivo, ruido y desgaste acelerado.

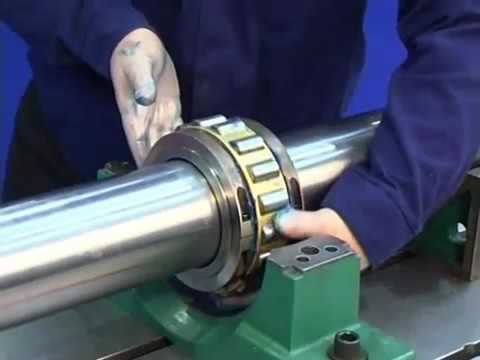

Montaje de la chumacera
El montaje es el proceso de deslizar el rodamiento y su carcasa hasta su posición final en el eje. Existen dos métodos principales:
Montaje en frío:
Para chumaceras pequeñas o medianas.
No golpear directamente el rodamiento.
Aplicar fuerza uniforme.
Montaje en caliente:
Para chumaceras grandes o de alta precisión.
Se calienta el rodamiento de forma controlada (90-110 °C aprox.)
Permite que el anillo interior se expanda para facilitar la instalación.
Evita daños por impacto.
Métodos de fijación al eje
Una vez que la chumacera esté en su lugar, se debe fijar para que no se mueva durante la operación. Los métodos de fijación más comunes son:
Tornillos prisioneros ( Set Screws ): método sencillo y económica, No ideal en presencia de vibración fuerte (tienden a aflojarse)
Collarín de bloqueo excéntrico: más seguro que los tornillos, ideal para aplicaciones de velocidad moderada.
Manguito de fijación ( Adapter Sleeve ): máxima precisión y concentricidad, recomendado para cargas altas y equipos críticos.
Desmontaje
El desmontaje de una chumacera debe ser un proceso planificado para evitar daños en el eje o el alojamiento. Para retirar el componente de forma segura, se deben emplear extractores mecánicos o hidráulicos. Estos aplican una fuerza uniforme y controlada, lo que previene deformaciones y fracturas.
En casos donde está montada por interferencia, se puede aplicar calor controlado para facilitar su expansión y liberación. Es vital no utilizar golpes directos, ya que esto podría dañar de forma permanente las piezas. Una vez desmontada, se debe realizar una revisión y limpieza de todos los componentes para asegurar su correcta alineación antes de una futura reinstalación.

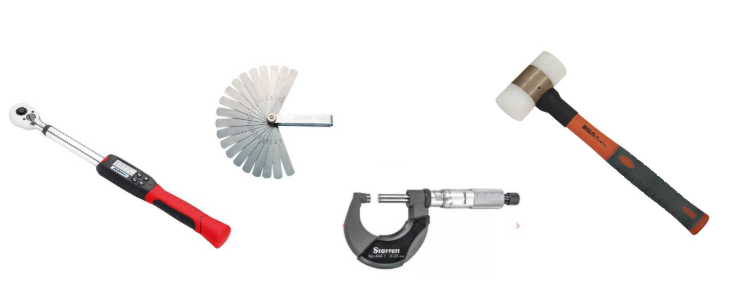

Herramientas necesarias para montaje y desmontaje
Contar con las herramientas adecuadas garantiza la seguridad y la precisión en cada etapa del proceso. Es fundamental que sean de calidad y específicas para el tipo de trabajo, evitando el uso de herramientas improvisadas que puedan ocasionar daños.
Herramientas esenciales
Extractores: los extractores mecánicos e hidráulicos son indispensables para el desmontaje. Aplican una fuerza controlada para retirar las chumaceras y sus rodamientos sin dañar el eje o el alojamiento.
Equipos de calentamiento: los calentadores de inducción o los hornos de calentamiento son necesarios para el montaje en caliente. Expanden el anillo interior del rodamiento para que se deslice sobre el eje sin esfuerzo.
Martillos: se usan para el montaje en frío, pero deben ser de cabeza blanda (nylon, cobre o goma) para aplicar golpes controlados que no la deformen.
Llaves dinamométricas: son esenciales para aplicar el torque de apriete exacto a los tornillos y pernos, evitando un ajuste excesivo que podría dañar el componente.
Herramientas de medición: un juego de micrómetros, calibradores y galgas de espesores es fundamental para verificar las dimensiones del eje y las tolerancias del rodamiento.
Herramientas auxiliares: incluyen punzones para la colocación de sellos y lubricantes o grasas especiales para reducir la fricción durante el montaje y asegurar la protección del rodamiento.
Mantenimiento para una vida útil prolongada
Una chumacera correctamente seleccionada y montada puede fallar si no recibe mantenimiento adecuado.
Inspección rutinaria y monitoreo
La inspección regular permite identificar problemas antes de que se conviertan en fallas costosas.
Ruido y vibración: un aumento en el ruido (chirridos, clics) o en la vibración indica un problema, como un rodamiento desgastado, una desalineación o falta de lubricación.
Temperatura: la temperatura debe ser monitoreada. Un aumento significativo puede indicar exceso de fricción por falta de lubricación o por un rodamiento dañado.
Aspecto físico: la carcasa debe inspeccionarse para detectar signos de corrosión, grietas o daños físicos que comprometan su integridad.
Lubricación
La lubricación es el componente más importante del mantenimiento.
Tipo de lubricante: se debe utilizar el lubricante específico recomendado por el fabricante, ya sea grasa o aceite. La elección depende de la velocidad, la temperatura y la carga de la aplicación.
Cantidad y frecuencia: se debe aplicar la cantidad correcta de lubricante en los intervalos adecuados. Una lubricación excesiva es tan dañina como insuficiente, ya que ambas situaciones generan calor y aumentan la fricción.
Almacenamiento y manejo
Conservar en su empaque original, guardar en un lugar limpio, seco y libre de polvo. Manipular con cuidado para evitar golpes.
Otros aspectos clave
Mantenimiento post montaje: es indispensable realizar inspecciones regulares para verificar la lubricación, estado de sellos y ausencia de juegos excesivos.
Indicadores de problemas: ruidos anormales, vibraciones y temperatura elevadas son señales de un montaje defectuoso o desgaste.
Consecuencias de un montaje incorrecto: fatiga prematura del rodamiento, deformación de ejes, pérdida de alineación y fallos mecánicos que generan paradas no programadas y costos elevados.
Formación del personal: capacitar al personal en técnicas correctas de montaje y desmontaje, uso adecuado de herramientas y lectura de manuales.
La selección, instalación y mantenimiento adecuados de las chumaceras industriales impactan directamente en la confiabilidad y eficiencia de la maquinaria. Conocer los tipos, comprender las cargas, emplear técnicas de montaje correctas y aplicar un plan de mantenimiento riguroso es fundamental para garantizar una vida útil prolongada y reducir costos operativos.
Preguntas Frecuentes (FAQ)
1. ¿Cuál es la causa más común de falla en chumaceras?
Una lubricación incorrecta: exceso, falta de grasa o uso de un lubricante inadecuado para la temperatura y carga.
2. ¿Cómo saber si una chumacera está desalineada?
Ruidos anómalos, aumento de temperatura, vibración irregular y desgaste prematuro del rodamiento.
3. ¿Cada cuánto debe lubricarse una chumacera?
Depende del fabricante, pero en aplicaciones industriales típicas los intervalos varían entre 500 y 2.000 horas de operación.
4. ¿Qué pasa si un eje está fuera de tolerancia?
Puede generar deslizamiento, gripado, vibración excesiva y daño inmediato a la chumacera.
5. ¿Qué tipo de chumacera elegir para ambientes corrosivos?
Se recomiendan chumaceras en acero inoxidable o termoplásticas, especialmente en industria alimentaria y química.
6. ¿Qué sellos son los mejores para ambientes polvorientos?
Sellos tipo laberinto o goma reforzada, que bloquean partículas abrasivas.
7. ¿Por qué no debe golpearse un rodamiento directamente?
Los impactos dañan las pistas internas, deforman componentes y reducen drásticamente la vida útil.
8. ¿Cuándo usar montaje en caliente?
Cuando las tolerancias son ajustadas o el rodamiento es grande. El calentamiento facilita una instalación segura y sin daño.
9. ¿Cómo detectar un problema de lubricación temprana?
Aumento de temperatura, ruido metálico y vibración creciente.
10. ¿Es necesario capacitar al personal para montar chumaceras?
Sí. Una instalación incorrecta es tan perjudicial como seleccionar el modelo equivocado.
