Cómo detectar y solucionar fallas en trampas de vapor industriales

• Tipos de fallas comunes en trampas de vapor
• Principales tipos de trampas de vapor y sus fallas específicas
• Factores que afectan la eficiencia de las trampas de vapor
• Cómo identificar trampas de vapor defectuosa o con fugas
• Acciones para corregir y prevenir fallas
• Preguntas frecuentes sobre trampas de vapor

Las trampas de vapor cumplen un papel fundamental en los sistemas de generación, distribución y utilización del vapor en procesos industriales. Su función principal es descargar el condensado y los gases no condensables del sistema, sin permitir la fuga de vapor.

Sin embargo, con el tiempo, estos dispositivos pueden presentar fallas que comprometen la seguridad, la eficiencia energética, incrementan los costos de operación y reducen la vida útil de los equipos asociados.

En este artículo revisaremos en detalle cómo fallan las trampas de vapor, cuáles son los problemas más comunes, qué factores afectan su rendimiento, cómo diagnosticar fallas y qué acciones implementar para corregirlas.

Tipos de fallas comunes en trampas de vapor

Las trampas de vapor pueden fallar de distintas formas, cada una con consecuencias operativas y económicas importantes. A continuación, te explicamos las tres fallas más frecuentes y cómo identificarlas.

Falla 1: Trampa abierta - Fuga de vapor

Ocurre cuando el mecanismo interno se queda en posición abierta, permitiendo que tanto el condensado como el vapor pasen libremente.

Causas más comunes:

• Partículas de óxido, incrustaciones o residuos bloqueando el asiento de la válvula.
• Desgaste por uso prolongado o presión inadecuada para el diseño del equipo.

Consecuencias:

• Pérdida constante de vapor útil.
• Aumento en el consumo de combustible.
• Sobreexigencia en los sistemas de retorno.

Falla 2: Trampa cerrada - Acumuación de condensado

Sucede cuando la trampa no abre, reteniendo el condensado dentro de la línea de vapor.

Causas típicas:

• Obstrucciones por suciedad o filtros colapsados.
• Falla mecánica del mecanismo interno.

Consecuencias:

• Disminución de la transferencia de calor.
• Riesgo de golpe de ariete, un fenómeno violento que puede dañar tuberías, válvulas y equipos

Falla 3: Ciclado rápido

Esta falla no es tan obvia como las dos anteriores, pero es igual de perjudicial. Se refiere al comportamiento de una trampa que se abre y cierra de manera muy rápida y frecuente.

¿Por qué ocurre?

La trampa está sobredimensionada para el volumen real de condensado.

Consecuencias:

• Desgaste acelerado del asiento y otros componentes.
• Reducción de la vida útil y riesgo de evolución hacia una fuga abierta.

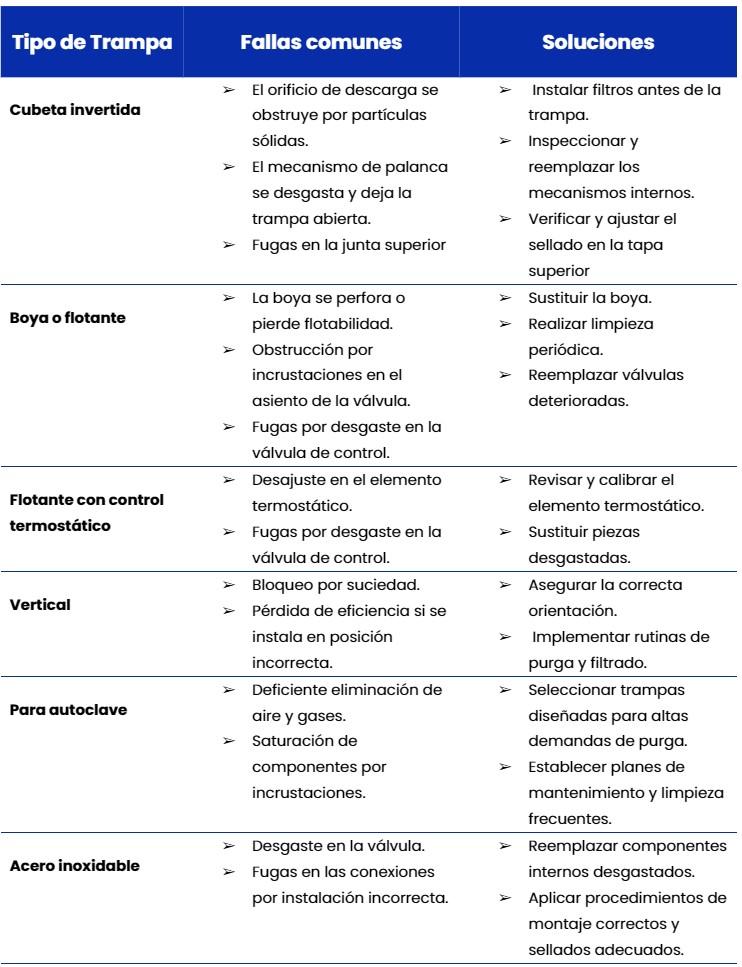

Principales tipos de trampas de vapor y sus fallas específicas

Cada tipo tiene un diseño particular que la hace adecuada para ciertas aplicaciones. Sin embargo, también son propensas a fallas características según su mecanismo.

Factores que afectan la eficiencia de las trampas de vapor

Entender las fallas es importante, pero saber qué las provoca te permite tomar medidas preventivas. Estos son los factores más comunes que afectan el rendimiento y la vida útil de tus trampas de vapor.

1. Diseño y dimensionamiento: es un problema habitual en la industria. Sobredimensionar la trampa es un error común que provoca un ciclo rápido y un desgaste prematuro. Sub dimensionarla, por otro lado, impide la correcta evacuación del condensado, lo que causa un bloqueo y el riesgo de un golpe de ariete. Por ello, las trampas deben ajustarse a las condiciones operativas y a los requisitos específicos de su proceso.
2. Mantenimiento y calidad del sistema: la suciedad en las tuberías es el enemigo número uno. Partículas de óxido, residuos de soldadura, sedimentos y escalas metálicas viajan por las líneas y se acumulan en la trampa, obstruyendo los orificios o impidiendo que el mecanismo de cierre funcione de forma correcta. La instalación de filtros y purgas de fondo es vital para minimizar este riesgo. Implementar programas regulares de inspección y limpieza no solo previene fallas, sino que también extiende su vida útil.
3. Condiciones del sistema de vapor: cada trampa de vapor está diseñada para operar dentro de un rango específico de presión y temperatura. Instalar una en un sistema que excede sus límites puede sobrecargar los componentes internos y llevar a una falla catastrófica. La presión, temperatura y la presencia de fenómenos como la cavitación o los golpes de ariete deben ser considerados al seleccionar la trampa adecuada.
4. Ubicación y orientación de la instalación: la posición de la trampa de vapor importa. Una instalación incorrecta puede impedir el drenaje adecuado o causar una acumulación de aire que interfiere con su funcionamiento. Por ejemplo, una trampa de vapor vertical requiere una orientación específica para funcionar de la manera en que fue diseñada.

Un sistema con trampas de vapor ineficientes no solo desperdicia energía, también incrementa los costos de producción y mantenimiento.

Cómo identificar trampas de vapor defectuosa o con fugas

Para determinar si una trampa de vapor tiene fugas o está defectuosa, los profesionales utilizan una combinación de métodos que van desde la simple observación hasta el uso de tecnología avanzada. La clave es implementar una estrategia de detección temprana para evitar pérdidas significativas.

Para ello, se utilizan tres métodos de inspección complementarios, cada uno con sus ventajas según el entorno y el tipo de trampa instalada.

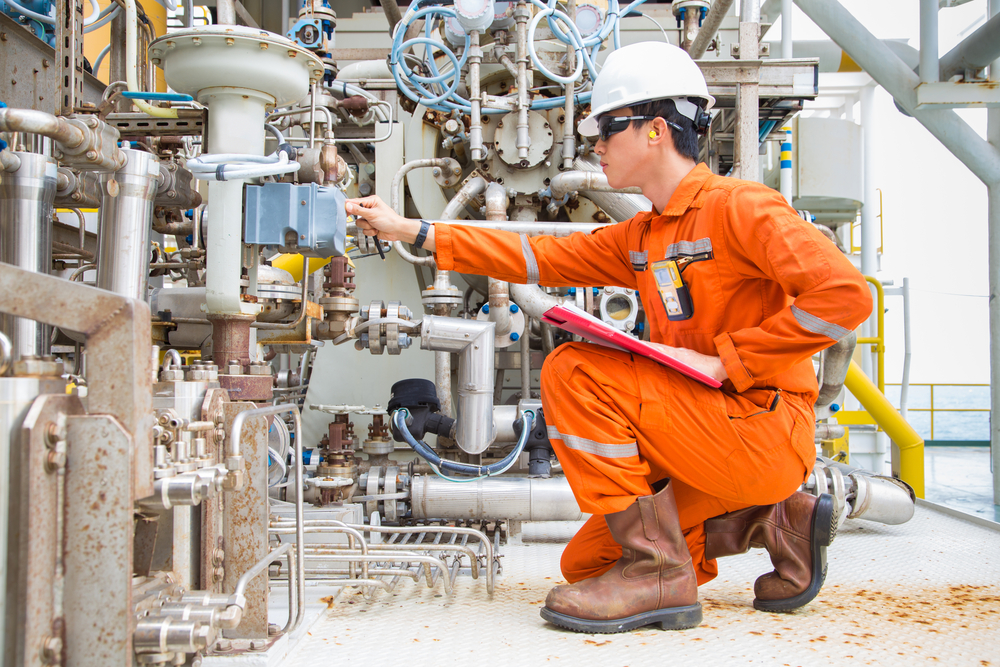

Inspección visual: la primera línea de defensa

Este método se basa en la observación directa de señales externas de fallo. Aunque no permite detectar todos los problemas, puede revelar anomalías evidentes:

• Fugas visibles: presencia de vapor saliendo de uniones, juntas o de la propia carcasa de la trampa.
• Retorno de vapor constante: si se observa una columna de vapor en la línea de retorno de condensado, es probable que la trampa esté permitiendo el paso de vapor vivo.

Este método es rápido y económico, pero se recomienda como complemento de técnicas más precisas.

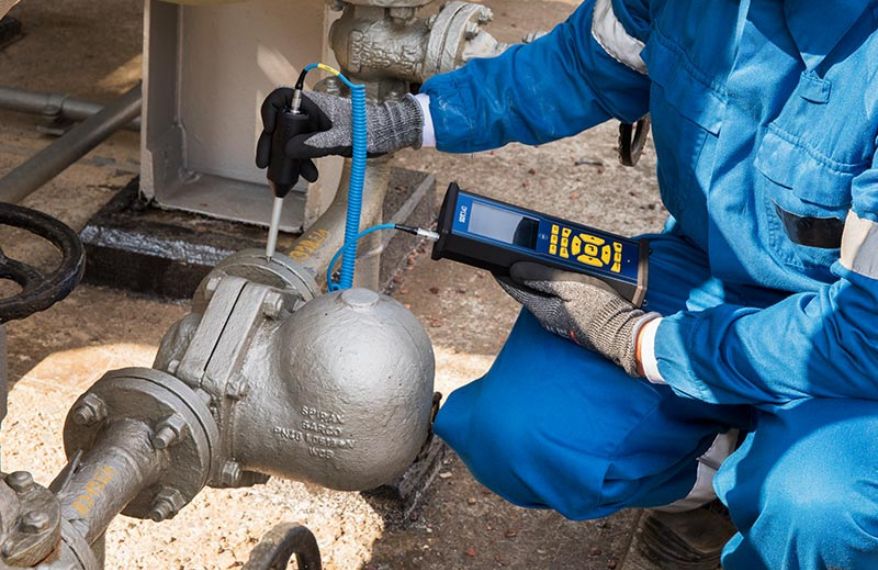

Método de temperatura (Termografía)

La temperatura es un indicador directo del estado de una trampa. Utilizar herramientas de medición de temperatura te permite diagnosticar problemas internos que no son visibles.

• Medición con termómetro de contacto o termografía: mide la temperatura antes y después. Una trampa en buen estado mostrará una diferencia de temperatura notable, ya que el vapor condensado es más frío que el vapor vivo.
• Identificación de fallas: Si ambas tuberías (entrada y salida) están a la misma temperatura, es un indicio de falla:

• Ambas tuberías frías → posible bloqueo: la trampa no descarga el condensado.
• Ambas tuberías calientes → posible fuga: el vapor está pasando sin control.

Herramientas como termómetros de contacto o cámaras termográficas son ideales para este análisis.

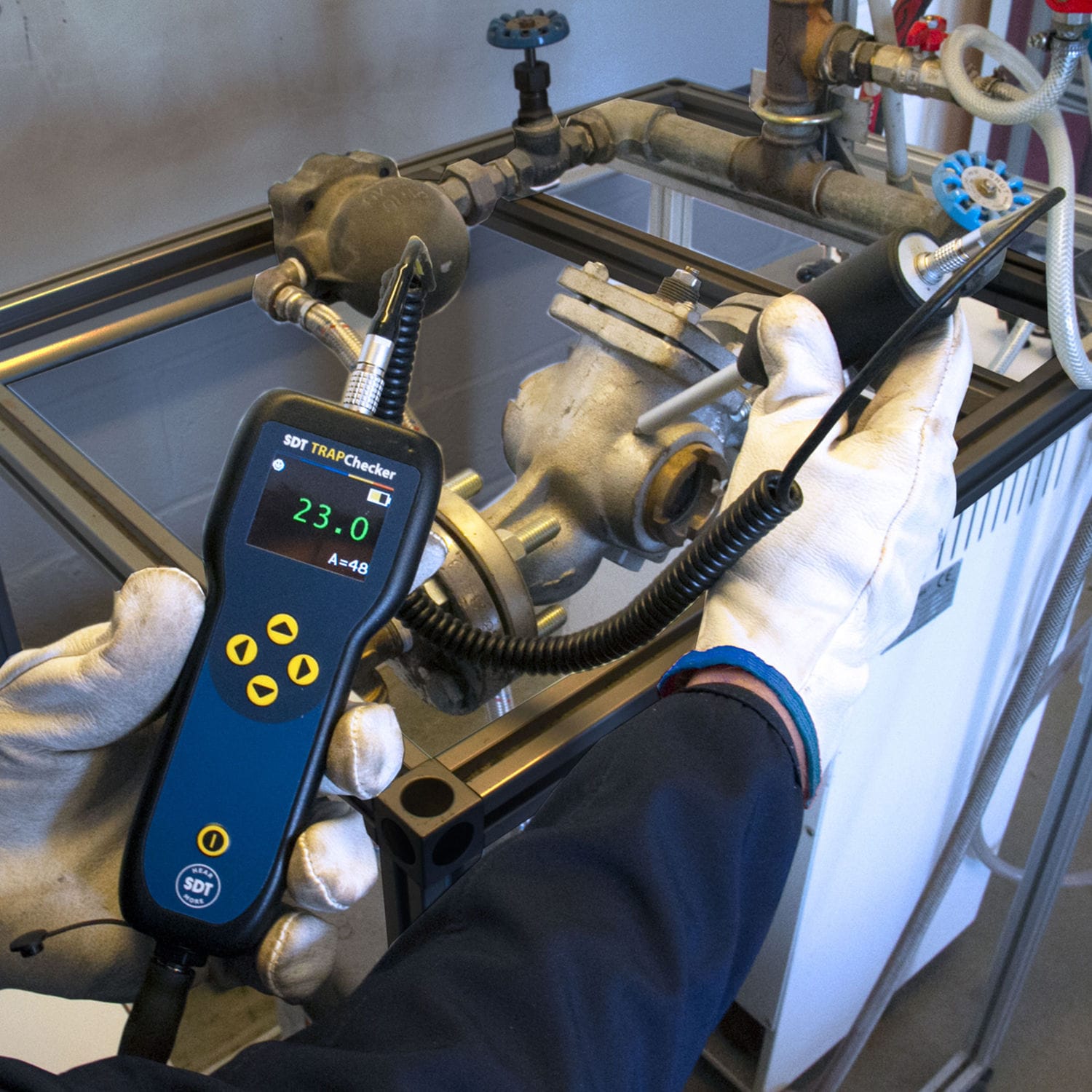

Método acústico (Ultrasonido)

Utilizando un detector ultrasónico o un estetoscopio industrial, es posible “escuchar” el comportamiento interno de la trampa. Cada tipo de falla genera un patrón sonoro particular:

• Funcionamiento normal: escucharás un sonido intermitente de la descarga de condensado o, en el caso de las trampas flotantes, un flujo continuo y silencioso.
• Fuga de vapor: un silbido continuo y agudo, similar a una fuga de aire a presión.
• Trampa bloqueada: no oirás nada, ya que el condensado está bloqueado y no hay flujo a través de la misma.

Acciones para corregir y prevenir fallas

Una vez que se ha diagnosticado una falla, la solución no siempre es reemplazar la trampa. La clave está en un enfoque que combina la reparación inmediata con medidas preventivas a largo plazo.

La acción inmediata depende del tipo de falla, dentro de las soluciones a fallas comunes se encuentran:

• Para una trampa abierta (fugas de vapor): la solución principal es la sustitución del conjunto interno o de la trampa completa.
• Para una trampa cerrada (bloqueo de condensado): si el problema es una obstrucción por suciedad, la limpieza puede resolverlo. Si el bloqueo persiste, debe ser reemplazada.
• Para el ciclo rápido: esta falla, que a menudo indica que la trampa está sobredimensionada, requiere reemplazarla por un modelo con la capacidad adecuada para tu proceso.

Para garantizar la eficiencia de tu sistema a largo plazo, debes centrarte en la prevención.

Toma en cuenta las siguientes acciones preventivas para evitar fallas:

• Mantenimiento programado: implementa un programa de inspección rutinaria. Incluye planos de limpieza, ajuste y pruebas según frecuencias recomendadas para cada tipo. Esta es la forma más efectiva de identificar problemas a tiempo y programar intervenciones oportunas.
• Selección y dimensionamiento adecuado: evita la tentación de "sobredimensionar" por seguridad, ya que esto te causará un ciclo rápido y un desgaste prematuro. Selecciona la que se ajuste a las condiciones específicas de tu aplicación.
• Control de calidad del sistema: la suciedad y el óxido son los principales enemigos de cualquier trampa de vapor. Para minimizar la contaminación, instala filtros y purgadores de fondo aguas arriba de las trampas.
• Selección e instalación adecuada: usa trampas que correspondan a las necesidades de presión, flujo y temperatura, con instalación que garantice un funcionamiento eficiente. Una orientación incorrecta puede impedir que funcione como fue diseñada.
• Reemplazo de piezas: sustituye los componentes desgastados o dañados con repuestos originales y adecuados al modelo.

La trampa de vapor puede ser una pieza pequeña, pero su impacto en la eficiencia operativa de cualquier industria es monumental.

Su correcto funcionamiento es la diferencia entre un sistema que convierte el vapor en productividad y uno que desperdicia energía, incrementa los costos y pone en riesgo la seguridad.

La verdadera clave para la rentabilidad reside en una gestión proactiva. Un plan que integre la selección adecuada, un mantenimiento preventivo y un monitoreo constante te permitirá ir un paso adelante de las fallas.

Con el conocimiento de cómo diagnosticar los síntomas, puedes evitar que una pequeña fuga se convierta en una costosa avería o que un bloqueo cause un golpe de ariete destructivo.

Al tomar el control de tus trampas de vapor, las conviertes de componentes en aliados estratégicos. No solo aseguras la eficiencia y la seguridad de tus operaciones, sino que también garantizas la longevidad de tu equipo y una productividad continua.

Preguntas frecuentes sobre trampas de vapor

Para complementar la información del artículo y ayudarte a tomar una decisión informada, aquí tienes las respuestas a algunas de las preguntas más comunes sobre las trampas de vapor.

¿Es la inspección visual suficiente para detectar fallas?

No, la inspección visual es útil para detectar fugas grandes y obvias, como un chorro de vapor. Sin embargo, no te permite identificar fallas internas, como una trampa que está bloqueada o una que tiene una pequeña fuga de vapor. Para una inspección completa, debes combinar el método visual con la medición de temperatura y el ultrasonido.

¿Cuánto tiempo dura una trampa de vapor?

La vida útil de una trampa de vapor varía considerablemente y depende de factores como la presión y temperatura del sistema, la presencia de contaminación, el diseño de la trampa y su correcta instalación. No hay un tiempo de vida fijo, pero una trampa bien seleccionada y mantenida puede durar varios años. Las trampas de vapor que operan en condiciones extremas o que están sobredimensionadas suelen fallar antes.

¿Las trampas termodinámicas son las mejores para todo?

Las trampas termodinámicas son muy populares debido a su diseño simple, durabilidad y capacidad para trabajar en un amplio rango de presiones. Sin embargo, su operación intermitente y el ruido que generan las hacen inadecuadas para algunas aplicaciones. Además, pueden circular rápidamente en sistemas de baja presión o si hay contrapresión alta. La mejor trampa es siempre la que se ajusta a las condiciones específicas de tu proceso.

¿Cada cuánto se deben revisar las trampas de vapor?

Se recomienda una inspección semestral en sistemas críticos y anual en sistemas estables, dependiendo del tipo de trampa y condiciones de operación.
